Cette macro-commande sert à définir le bracon entre la ferme et la panne treillis. Le bracon est un élément oblique servant à protéger la membrure inférieure de la ferme contre le flambement (et de cela, il permet de protéger toute la traverse contre le déversement).
Pour commencer la définition du bracon, il faut sélectionner l'option :
- Menu : Acier > Structures paramétrées > Bracon
- Ruban : ASD - Modèle > Structures paramétrées > Bracon
- Barre d'outils : Structures paramétrées > Bracon
.
Dans la zone de dessin, sélectionnez la ferme et la panne soutenue par celle-ci.
- la ferme – peut être un profilé en I ou une poutre à âme pleine ;
- la panne - peut être un profilé en I ou en U.

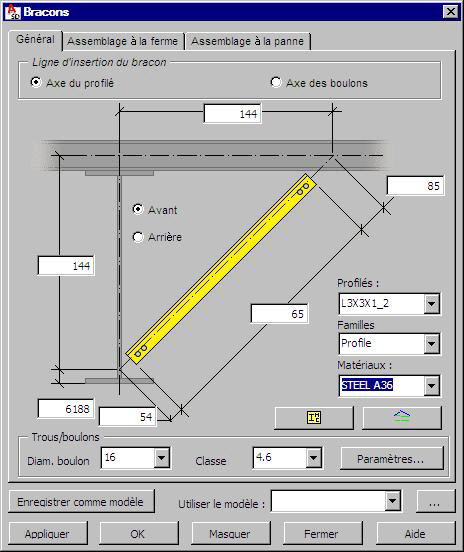

La boîte de dialogue Bracon comporte trois onglets : Général, Assemblage à la ferme et Assemblage à la panne. Sur l’onglet Général, vous pouvez définir les paramètres de l’élément porteur (c’est une cornière quelconque de la base de données). Les deux autres onglets permettent de définir les paramètres de l’assemblage du bracon à la ferme te à la panne.
Définir la ligne d'insertion du bracon :
- Axe du profilé - sélectionnez cette option pour insérer le bracon dans l'axe de gravité.
- Axe des boulons - sélectionnez cette option pour insérer le profilé le long de la ligne unissant les axes des trous de boulons.
Définissez les paramètres du bracon :
- Profilés
- Familles
- Matériaux
- les dimensions du bracon (la dimension horizontale et verticale du triangle constituant le bracon, la longueur du bracon, le décalage du profilé du bracon du sommet inférieur du triangle, etc.)
- de plus, les options avant, arrière permettent de définir le côté où le profilé du bracon sera situé par rapport au plan du bracon.
Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur
. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé.
Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur
. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille.
Sous Trous/Boulons, définissez le diamètre et la classe des boulons (ils ne s'appliquent pas aux boulons de l'assemblage avec une panne). Cliquez sur Paramètres pour accéder aux paramètres des boulons.
Après la définition de la géométrie du bracon, il faut définir l’assemblage du bracon à la ferme et à la panne.
