Contreventements - tirant

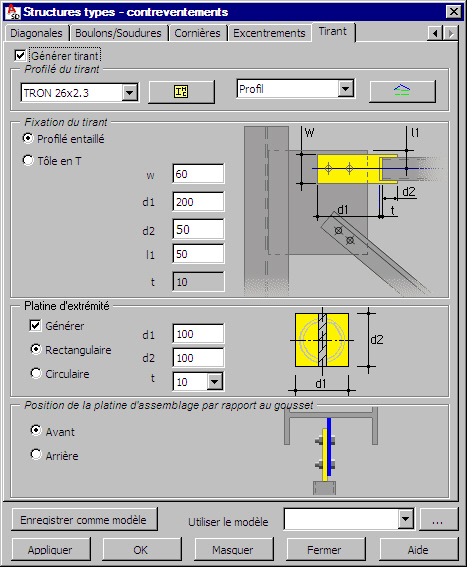

Les options disponibles permettent de générer le tirant.

Si l’option Générer le tirant est désactivée, le tirant ne sera pas généré. L’activation de l’option Générer le tirant permet de créer un tirant entre les barres sélectionnées de la structure.

Lors de la génération du tirant, les éléments de la structure suivants sont créés :

Remarque : Les éléments ci-dessus peuvent être créés à condition qu’aucune limitation pour les contreventements n’ait été définie.

L'axe du profilé du tirant est déterminé par les positions des points 1 et 2 dans le plan du contreventement principal. Le point 1 est le point d’intersection de l’axe du poteau 1 et de la deuxième ligne auxiliaire du contreventement ; par contre, le point 2 est le point d’intersection de l’axe du poteau 2 et de la première ligne auxiliaire (cf. la figure ci-dessous).

Spécifiez les paramètres de profilé :

Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur . La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé.

Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur . La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille.

Sous Fixation du tirant, spécifiez l'assemblage tirant-gousset :

Profilé entaillé (tube découpé)

au moyen d'une tôle en T

Pour les deux types d'assemblage, les cotes appropriées doivent être définies sous Fixation du tirant.

Définissez les paramètres de la platine d'extrémité pour chaque type de fixation de tirant :

Sélectionnez Rectangulaire ou Circulaire pour la platine de fermeture.

Sous Position de la platine d'assemblage par rapport au gousset, sélectionnez Avant ou Arrière.

Sujet parent : Structures type (macro)
