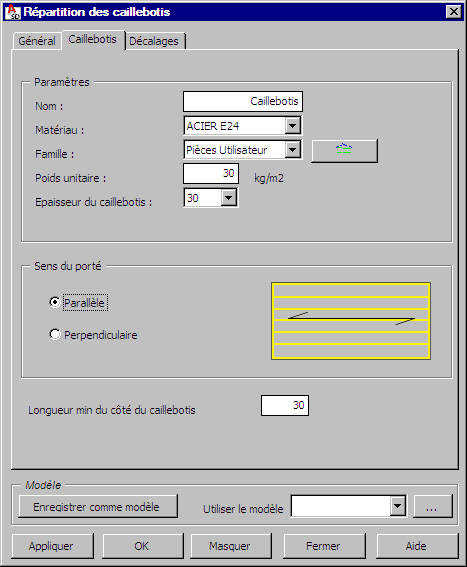

Après le passage à l’onglet Caillebotis, la boîte de dialogue prend l’aspect présenté sur la figure ci-dessous.
Définissez le caillebotis :
- Nom
- Matériau
- Famille
- Poids unitaire
- l’épaisseur du caillebotis
Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur
. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille.
Au-dessous, le champ Sens du porté est disponible ; dans ce champ, vous pouvez définir le sens du porté des caillebotis. Deux possibilités se présentent :
- le sens du porté est parallèle au sens de la répartition défini par l’utilisateur
- le sens du porté est perpendiculaire au sens de la répartition défini par l’utilisateur
Pour Longueur min du côté du caillebotis, définissez la longueur minimale de l'un des côtés d'un caillebotis en acier non standard utilisé dans la répartition des caillebotis. Si les caillebotis non standard dans une région ont un côté inférieur à la longueur définie, le caillebotis n'est pas généré. Par exemple, si :
- la longueur minimale du côté est égale à 45 mm, cela signifie que dans le modèle, seuls les caillebotis dont l’un des côtés est supérieur ou égal à 45 mm seront générés
- la longueur minimale est égale à 0 mm, cela veut dire qu’il n’y a aucune limitation lors de la génération des caillebotis et chaque caillebotis, même celui dont le côté a 1 mm, pourra être généré.
