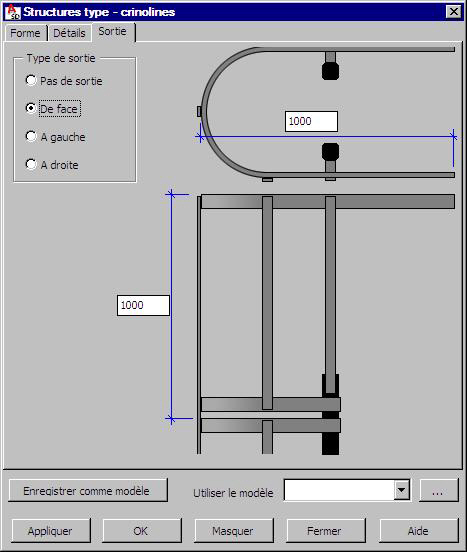

Sur l’onglet Sortie, vous pouvez définir les paramètres de la sortie dans la partie supérieure de la crinoline.
Dans la partie supérieure gauche, les types de sorties suivants sont disponibles :
- Pas de sortie - la sortie pour la partie supérieure de la crinoline n'est pas générée ; la crinoline est terminée par un arceau standard

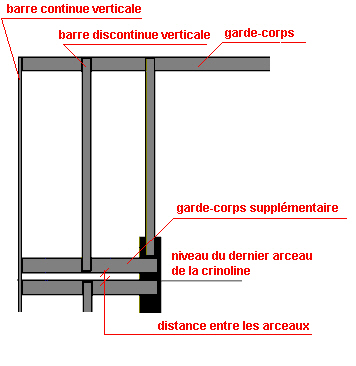

- de face – la sortie dans la partie supérieure de la crinoline est générée de façon présentée sur la figure ci-dessous
La sortie (de face) est générée selon les principes suivants :
- au-dessus de l'arceau supérieur, deux éléments sont créés : un arceau supplémentaire (dont la forme est similaire à celle des arceaux de la crinoline) et une main-courante
- ces éléments sont appuyés à l’aide de trois barres verticales assemblées aux barres de l’échelle
- les barres verticales supplémentaires sont générées dans les mêmes endroits que les barres verticales de la crinoline (ces barres supplémentaires peuvent être continues ou discontinues)
- les détails des assemblages des barres verticales et de la crinoline sont identiques à ceux des barres verticales et des arceaux de la crinoline
- le garde-corps est fait en un seul profilé en U
- la largeur de la sortie est égale au diamètre de la crinoline
- la distance entre le dernier arceau de la crinoline et l’arceau supplémentaire est égale à 25 mm
- les dimensions de la sortie sont définies dans la boîte de dialogue au moyen de deux paramètres : la hauteur du garde-corps et la longueur du garde-corps
- à gauche – la sortie dans la partie supérieure de la crinoline est générée de façon présentée sur la figure ci-dessous
La sortie (à gauche) est générée selon les principes suivants :
- la sortie est composée de deux garde-corps : supérieur et inférieur (les profilés sont continus et de même type que le celui de l'arceau)
- le dernier arceau de la crinoline doit être situé au niveau qui permettra de placer la sortie au-dessus
- les garde-corps sont assemblés aux barres de l’échelle de la même façon que les arceaux de la crinoline ; la forme du garde-corps près de l’échelle dépend du type de forme des arceaux de la crinoline
- les barres supplémentaires peuvent être continues ou discontinues)
- les détails des assemblages des barres verticales et de la crinoline sont identiques à ceux des barres verticales et des arceaux de la crinoline
- la distance entre le dernier arceau de la crinoline et l’arceau supplémentaire est égale à 25 mm
- les dimensions de la sortie sont définies dans la boîte de dialogue au moyen de deux paramètres : la hauteur du garde-corps et la longueur du garde-corps
- à droite – la sortie à droite dans la partie supérieure de la crinoline est générée de la même façon que la sortie à gauche (miroir de la sortie à gauche).
Dans la partie inférieure de la boîte de dialogue, le champ de sélection Utiliser modèle est disponible. Ce champ contient les modèles (schémas) des crinolines définies par l’utilisateur. Après avoir défini la géométrie et les paramètres de la crinoline, vous pouvez enregistrer le tout en saisissant le nom dans le champ Utiliser modèle et ensuite, en cliquant sur le bouton Enregistrer. Au moment voulu, quand vous commencez la définition de la crinoline, vous pouvez choisir le nom du modèle enregistré et les paramètres seront configurés de la même façon que dans le modèle enregistré.
La partie inférieure de la boîte de dialogue regroupe les boutons suivants :
- Appliquer - génère la crinoline définie dans la boîte de dialogue sans la fermer ; cela permet de vérifier que la crinoline a été générée correctement.
- OK - génère la crinoline définie et ferme la boîte de dialogue.
- Masquer – masque la boîte de dialogue de définition du portique continu. Le retour à la présentation de la boîte de dialogue est possible après un clic sur la touche Echap du clavier
- Fermer - ferme la boîte de dialogue sans générer de crinoline.
