Groupe de fonctions de configuration > Afficher les écarts

Mesure des données de numérisation pour Ecart de surface .

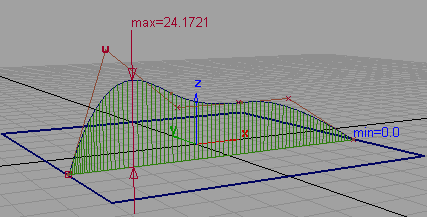

Cet outil vous permet de créer et de modifier les peignes de déviation. Il affiche également les valeurs minimale, maximale et moyenne écart entre une courbe et une surface ou d'un maillage et d'une surface.

Remarque :

Seul l'écart de l'affichage si une courbe (ou de maillage) et d'une surface sont sélectionnés et Ecart est activée dans le Affichage du panneau de configuration.

Cet outil est une combinaison de localisateurs > Ecart > Courbe sur surface et localisateurs > Ecart > maillage sur une surface, mais offre des options supplémentaires.

Cochez ou décochez la case Ecart dans la section Affichage du groupe de fonctions Modélisation pour afficher ou masquer l'écart Comb rapidement. Masquage de l'écart Comb réduit l'encombrement de l'écran et améliore les performances interactives. Pour afficher l'arête une fois de plus, vous n'avez pas à définir l'écart.

Remarque :

Si une surface et un maillage sont sélectionnées, l'option Afficher l'écart affiche la valeur minimale et la valeur maximale de l'écart type uniquement.

Options d'écart

L'écart options apparaissent dans le groupe de fonctions Modélisation lorsque vous cliquez sur le bouton Afficher les écarts icône .

Sélectionnez la courbe ou la surface pour activer l'écart des options. Seuls les peignes choisi l'écart avec les courbes ou les surfaces sont modifiés.

Min, Max, moyen

Cliquez sur les cases à cocher pour activer ou désactiver les valeurs minimale, maximale, moyenne et de déviation localisateurs.

Echelle

Mise à l'échelle appliquée pour les lignes de l'arête. Pour obtenir une échelle supérieure à celle définie par la glissière, entrez la valeur dans la zone de texte.

seuil min / max

Afficher uniquement l'écart où il est supérieure à la min. Seuil inférieur à la valeur de et de max. Seuil de. Min, Max, moyenne et localisateurs sont ajustées en conséquence.

Utilisez ces valeurs pour éliminer "Rogue points" de la numérisation / données de ligne de profil en travers, ou pour mettre en surbrillance des valeurs dans une plage donnée.

Précision

Nombre de positions décimales utilisé pour le Min, Max, et les valeurs moyennes. La valeur par défaut est 4.
