Cette procédure permet d'ajouter un escalier à limon droit en fonction des paramètres que vous définissez.
Création d'un escalier à limon droit
Conseil : Pour afficher la palette des propriétés avant de sélectionner un outil, cliquez sur l'
Propriétés.
Propriétés. - Ouvrez la palette d'outils qui vous intéresse et sélectionnez un outil d'escalier.
Au besoin, faites défiler les objets jusqu'à l'outil de votre choix.
Remarque : Autre méthode possible : cliquez sur l'.
- Dans la palette des propriétés, cliquez sur l'onglet Conception, développez De base, puis Générales.
- Sélectionnez un style.
- Sélectionnez Droit pour définir la forme.
- Spécifiez l'orientation verticale de l'escalier.
Pour... Action... tracer un escalier allant de ce plancher jusqu'au plancher au-dessus sélectionnez l'orientation verticale Vers le haut. tracer un escalier allant de ce plancher jusqu'au plancher en dessous sélectionnez l'orientation verticale Vers le bas. - Développez Cotes.
- Spécifiez la largeur, la hauteur et la justification de l'escalier :
Pour... Action... spécifier la largeur de l'escalier entrez une valeur dans le champ Largeur. spécifier la hauteur de l'escalier entrez une valeur dans le champ Hauteur. spécifier la justification de l'escalier entrez une valeur dans le champ Justifier. Cette valeur gère le point d'insertion lors du positionnement de l'escalier, pour le placer à gauche, au centre ou à droite de la base du déploiement de l'escalier. - Définissez la fin de l'escalier :
Pour... Action... terminer le déploiement de l'escalier par une contremarche sélectionnez Contremarche dans la zone Terminer avec.
Remarque : Les escaliers se terminant par une contremarche possèdent une hauteur globale correspondant à une largeur de giron en moins par rapport à la hauteur plancher à plancher spécifiée.terminer le déploiement de l'escalier par un giron sélectionnez Giron dans la zone Terminer avec.
terminer le déploiement de l'escalier par un palier sélectionnez Palier dans la zone Terminer avec.
- Cliquez sur
en regard de Règles de calcul et
Pour... Action... spécifier la longueur linéaire globale de l'escalier entrez les valeurs pour Longueur droite et Nombre de marches, puis cliquez sur OK. - Lorsque l'option Longueur droite est définie de façon automatique (signalée par l'icône
), la valeur est calculée en fonction de la taille du giron et du nombre de contremarches. - Lorsqu'elle est définie par l'utilisateur (signalée par l'icône
), la longueur de l'escalier équivaut à la cote spécifiée et les trois autres valeurs sont ajustées en fonction des limites données. - Lorsque l'option Nombre de marches est (définie par l'utilisateur), la profondeur du giron est augmentée ou diminuée en fonction de l'escalier.
spécifier le nombre total de contremarches de l'escalier entrez une valeur dans le champ Nombre de marches, puis cliquez sur OK. - Lorsque l'option Nombre de marches est définie de façon automatique (signalée par l'icône ), le nombre de contremarches est basé sur la longueur et la hauteur globales de l'escalier, les limites étant définies sous l'onglet Règles de conception. La longueur droite de l'escalier est ajustée automatiquement.
- Lorsque l'option Nombre de marches est définie sur (définie par l'utilisateur), vous pouvez préciser la valeur utilisée pour calculer la profondeur du giron et la hauteur de la contremarche. Lorsque ces valeurs excèdent les limites de l'escalier, un message d'erreur s'affiche.
spécifier la hauteur de chacune des contremarches de la volée d'escalier définissez tous les champs sur (automatique), cliquez sur l'icône en regard de Contremarche pour qu'elle prenne la forme suivante (définie par l'utilisateur), puis entrez une valeur pour Contremarche. Cliquez sur OK. spécifier la profondeur du giron de chacune des marches de la volée d'escalier définissez tous les champs sur (automatique), cliquez sur l'icône en regard du champ Giron pour qu'elle prenne la forme suivante (définie par l'utilisateur), puis entrez une valeur pour la profondeur du giron. Il est possible également de préciser le nombre de contremarches lorsque vous définissez la profondeur du giron. Remarque : Si une valeur est configurée comme étant définissable par l'utilisateur dans la feuille Règles de calcul, il est possible de la modifier directement depuis la palette des propriétés.Remarque : Si
apparaît en regard d'un champ dans la boîte de dialogue Règles de calcul, cela signifie qu'il est impossible de changer son contenu tant qu'un autre champ ne passe pas du mode de définition par l'utilisateur au mode automatique . - Lorsque l'option Longueur droite est définie de façon automatique (signalée par l'icône

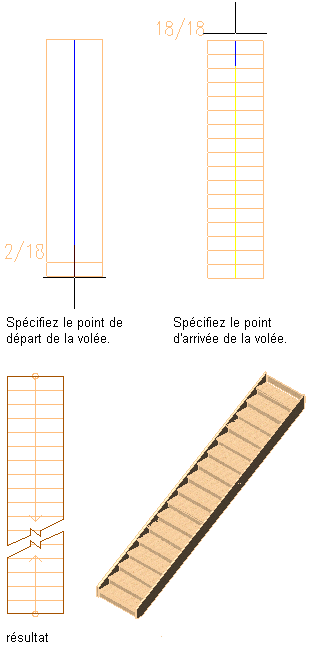

- Dans la zone de dessin, spécifiez le point d'insertion de l'escalier.
Vous pouvez déplacer ou masquer la palette des propriétés de façon à agrandir la zone de dessin.
- Indiquez l'extrémité de l'escalier.
- Continuez d'ajouter des escaliers ou appuyez sur la touche Entrée.
