Gère les références externes dans le dessin courant.
La palette Références externes organise, affiche et gère les fichiers référencés, tels que les fichiers DWG (Xréfs), DWF, DWFx, PDF ou les calques sous-jacents DGN, les images raster et les nuages de points (non disponibles dans AutoCAD LT).
Seuls les fichiers image DWG, DWF, DWFx, PDF et raster peuvent être ouverts directement à partir de cette palette.
Les menus contextuels offrent des options supplémentaires permettant d'utiliser les fichiers.
Liste d'options
Les options suivantes s'affichent.
Barre d'outils de la palette Références externes
- Attacher
- Attache des fichiers au dessin courant. Sélectionnez un format dans la liste pour afficher la boîte de dialogue Sélectionner un fichier de référence.
- Actualiser
- Actualise la liste ou recharge toutes les références afin d'afficher les modifications apportées aux fichiers référencés.
- Modifier le chemin d'accès
- Permet de modifier le chemin des fichiers sélectionnés. Vous pouvez définir le chemin de manière à ce qu'il soit absolu ou relatif. Si le fichier référencé est enregistré au même emplacement que le dessin courant, vous pouvez également supprimer le chemin d'accès.
- Aide
- Ouvre le système d'aide.

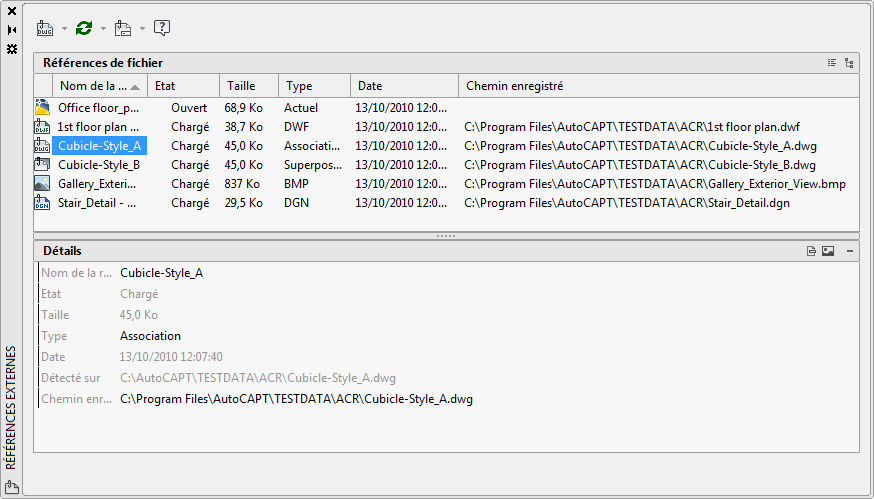

Références de fichier
- Boutons de liste ou d'arborescence
- Cliquez sur les boutons pour basculer entre la liste et l'arborescence.
- List of Referenced Files
- Affiche une liste des références dans le dessin courant, y compris les informations telles que l'état, la taille et la date de création.
Cliquez deux fois sur le nom de fichier pour le modifier. Cliquez deux fois sur la cellule de la colonne Type pour modifier le type de chemin d'accès.
Détails
Affiche des informations ou une image d'aperçu d'une référence sélectionnée.
- Boutons d'affichage détaillé et d'aperçu miniature
- Cliquez sur les boutons pour basculer entre l'affichage détaillé et un aperçu miniature.
- Image d'aperçu
- Affiche une image miniature du fichier sélectionné sous Références de fichier.
- Detail Display
- Fournit des informations sur le fichier sélectionné sous Références de fichier. Vous pouvez modifier des informations en cliquant sur la colonne de droite.
