Fenêtre de rendu

Affiche la sortie rendue du modèle courant.

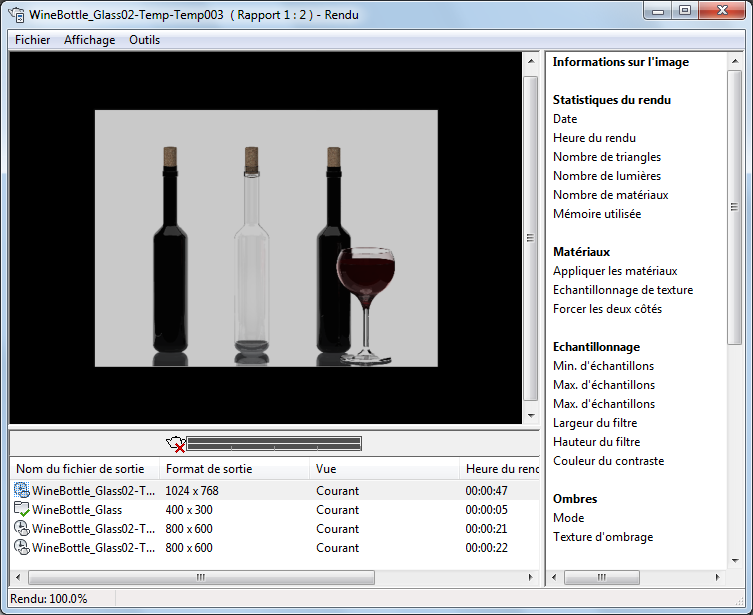

La fenêtre de rendu est divisée en trois volets :

Volet Image. Affiche l'image rendue.
Volet Statistiques. Du côté droit ; affiche les paramètres courants utilisés pour le rendu.
Volet Historique. En bas ; fournit un historique des récentes images rendues à partir du modèle courant et un indicateur de progression pour afficher la progression du rendu.

Des fenêtres de rendu séparées s'ouvrent pour chaque dessin à partir duquel vous créez les rendus. Le rendu d'un dessin apparaît toujours dans sa fenêtre de rendu correspondante.

A partir de la fenêtre de rendu, vous pouvez

Enregistrer l'image dans un fichier.
Enregistrer une copie de l'image dans un fichier.
Surveille la progression du rendu courant.
Vérifier les paramètres utilisés pour le rendu courant.
Suivre l'historique de rendu de l'objet.
Purger, supprimer ou purger et supprimer une image de l'historique de rendu.
Effectuer un zoom avant sur une section de l'image rendue, exécuter un panoramique sur l'image, puis effectuer un zoom arrière.

Liste d'options

Les options suivantes s'affichent.

Menu Fichier

Enregistre les images rendues.

Enregistrer

Enregistre une image dans un fichier bitmap. Pour plus d'informations, voir la section Enregistrement et réaffichage d'un rendu d'image.

Vous ne pouvez pas utiliser la commande SAUVEIMG lorsque vous créez un rendu dans la fenêtre de rendu. Cette commande ne s'applique que lorsque vous effectuez un rendu dans une fenêtre.

Enregistrer la copie

Enregistre une copie d'une image à un nouvel emplacement sans modifier l'emplacement où est stockée l'entrée courante.

Quitter

Ferme la fenêtre de rendu.

Si vous ouvrez à nouveau la fenêtre de rendu, l'historique des rendus passés est conservé.

Menu Affichage

Affiche les différents éléments qui composent la fenêtre de rendu.

Barre d'état: Affiche la barre d'état sous le volet Historique.
Volet des statistiques: Affiche l'intégralité du volet Statistiques.

Menu Outils

Fournit des commandes de zoom avant et arrière sur l'image rendue.

Zoom +: Effectue un zoom avant sur le rendu dans le volet Image. Vous pouvez alors effectuer un panoramique autour de l'image.
Zoom -: Effectue un zoom arrière sur le rendu dans le volet Image.

Volet de l'image

Cible de sortie principale du module de rendu.

Facteur de zoom: Le facteur de zoom est compris entre 1:64 et 64:1 et utilise des puissances du chiffre 2. Vous pouvez modifier le facteur de zoom avec la molette de la souris.

Indicateur de progression / Barre d'état

Quatre phases sont nécessaires pour générer une image complète ; la conversion, l'émission de photons, le rassemblement final (Final Gathering) et le rendu. L'indicateur de progression comprend deux barres d'état.

La barre supérieure indique l'état de progression de la phase courante.
La barre inférieure indique quelle proportion de l'image finale a été rendue.

Les phases de conversion et de rendu sont toujours exécutées. Les phases d'émission de photons et de rassemblement final sont exécutées uniquement si ces options ont été activées. La durée de traitement dépend des phases actives.

Vous pouvez également annuler un rendu en cliquant sur l'icône X en regard de l'indicateur de progression ou en appuyant sur Echap.

Une barre d'état, située dans le coin inférieur gauche de la fenêtre de rendu, fait écho à la progression de la barre supérieure de l'indicateur de progression.

Volet de l'historique

Les données stockées dans les entrées d'historique incluent

Nom du fichier de sortie. Le nom de fichier du rendu et un indicateur qui vous donne le type de rendu.
Format de sortie.
Vue. Le nom de la vue rendue. Si aucun nom de vue n'est utilisé, la vue est enregistrée en tant que vue courante.
Durée du rendu. La durée du rendu mesurée en heures : minutes : secondes.
Valeurs prédéfinies de rendu. Le nom des valeurs prédéfinies de rendu.

Une entrée d'historique possédant un nom de fichier est enregistrée.

Volet Historique - Menu contextuel

Lorsque vous cliquez sur une entrée d'historique avec le bouton droit de la souris, un menu proposant les options suivantes s'affiche :

Renouveler le rendu: Relance le module de rendu pour l'entrée d'historique sélectionnée.
Enregistrer: Affiche la boîte de dialogue Fichier de sortie du rendu, dans laquelle vous pouvez enregistrer l'image sur le disque. Si vous avez sélectionné une entrée temporaire, celle-ci est convertie en entrée normale lors de son enregistrement.
Enregistrer la copie: Enregistre l'image dans un nouvel emplacement sans affecter l'emplacement stocké dans l'entrée. La boîte de dialogue Fichier de sortie du rendu s'affiche.
Rendre les paramètres de rendu courants: Charge les paramètres de rendu associés à l'entrée d'historique sélectionnée si plusieurs entrées d'historique sont présentes qui utilisent différentes valeurs prédéfinies de rendu.
Supprimer de la liste: Supprime l'entrée de l'historique tout en conservant les fichiers image associés à leur place.
Supprimer le fichier de sortie: Supprime l'image rendue du volet de l'image.

Volet des statistiques

Ces informations proviennent des paramètres définis dans la boîte de dialogue Gestionnaire des valeurs prédéfinies de rendu avec les informations générées au moment du rendu.
