Pour créer une vue en coupe

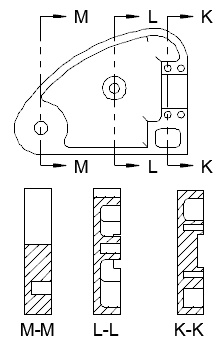

Une vue en coupe est générée en sectionnant toute la longueur de l'objet sectionné.

  1. Cliquez sur l'onglet Présentationle groupe de fonctions Créer une vuela liste déroulante CoupeComplète.
  2. Cliquez sur la vue que vous souhaitez utiliser comme vue parent. La flèche de direction de départ s'affiche au niveau du curseur.
  3. Cliquez dans la zone de dessin pour indiquer le point de départ de la ligne de coupe. La flèche de direction d'extrémité s'affiche au niveau du curseur.
  4. Cliquez dans la zone de dessin pour indiquer l'extrémité de la ligne de coupe. Un aperçu de la vue en coupe s'affiche au niveau du curseur.
  5. Déplacez l'aperçu jusqu'à l'emplacement voulu, puis cliquez afin d'insérer la vue.
    Conseil : L'aperçu est contraint à se déplacer dans une direction perpendiculaire à la ligne de coupe. Pour relâcher la contrainte, appuyez sur la touche Maj. Pour rétablir la contrainte, appuyez à nouveau sur Maj.
  6. Cliquez sur l'onglet Création d'une vue en coupele groupe de fonctions Méthodela liste déroulante ProfondeurSection.
    Remarque : Si vous souhaitez inclure la géométrie au-delà du plan de coupe, sélectionnez Distance et spécifiez la profondeur à laquelle vous souhaitez inclure les détails.
  7. Cliquez sur l'onglet Vue en coupe - Créationle groupe de fonctions CréerOK.
