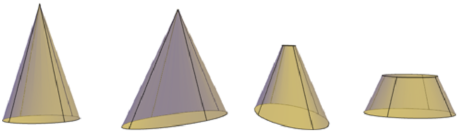

Pour créer un cône maillé à sommet ou tronqué, utilisez une base circulaire ou elliptique.
Par défaut, la base du cône repose sur le plan XY du SCU courant. La hauteur du cône est parallèle à l'axe Z.
Options de création de cônes
Utilisez les options suivantes pour contrôler la taille et la rotation des cônes que vous créez :
- Définissez la hauteur et l'orientation. Utilisez l'option Extrémité de l'axe de la commande CONE. Utilisez l'option Rayon supérieur pour spécifier l'extrémité de l'axe comme sommet du cône ou centre de la face supérieure. L'extrémité de l'axe peut se trouver n'importe où dans l'espace 3D.
- Créez un tronc de cône. Utilisez l'option Rayon supérieur de la commande pour créer un tronc de cône s'étendant vers une face elliptique ou plane.
L'outil Tronc de cône est également disponible dans l'onglet Modélisation de la palette d'outils. Vous pouvez également utiliser les poignées pour modifier le sommet d'un cône ou le convertir en face plane.
- Spécifiez la circonférence et le plan de base. L'option 3P (trois points) de la commande CONE définit la taille et le plan de la base du cône à n'importe quel endroit de l'espace 3D.
- Définissez l'angle d'extrusion. Pour créer un solide conique devant se conformer à un angle spécifique pour la définition de ses côtés, dessinez un cercle 2D. Utilisez ensuite la commande EXTRUSION et l'option Angle d'extrusion pour effiler le cercle selon un certain angle, le long de l'axe Z. Toutefois, cette méthode crée un solide extrudé, et non pas un vrai solide primitif en forme de cône.
