VUEDETAIL (commande)

Crée une vue de détail d'une partie d'une vue de dessin de la documentation du modèle existante.

Méthode d'accès

Trouver

Onglet Présentation Groupe de fonctions Créer une vue Détail

Cliquez avec le bouton droit de la souris sur une vue parent et choisissez Créer une vue Vue de détail.

Une vue de détail est une vue de dessin qui contient une partie d'une autre vue de dessin et qui est affichée à une plus grande échelle. La vue de détail peut être de forme circulaire ou rectangulaire. Cette commande est prise en charge uniquement dans la présentation. Vous devez par ailleurs disposer d'une vue de dessin.

Les invites suivantes s'affichent.

Sélectionnez la vue parent

Spécifie une vue dont la vue de détail doit être dérivée.

Centre

Spécifie le centre du parent du contour de la vue de détail.

Taille du contour

Spécifie la taille du contour de la vue de détail. Vous pouvez spécifier un point ou entrer des coordonnées polaires.

Rectangulaire/Circulaire

Indique la forme du contour de détail.

Annuler

Supprime le contour en cours.

Emplacement de la vue de détail

Indique où la vue de détail doit être placée.

Représentation

Ce groupe de fonctions est disponible uniquement si vous avez créé une vue de détail à partir d'un modèle Inventor. Lors de la création de vues de détail, vous pouvez uniquement modifier les valeurs des vues de conception.

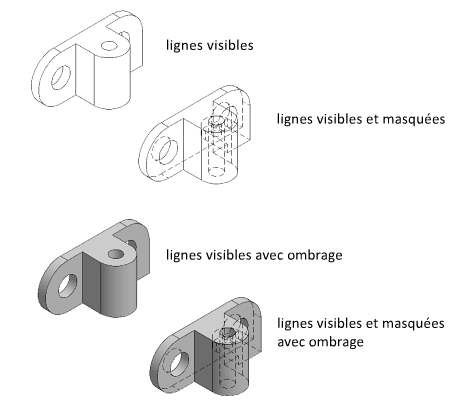

Lignes cachées

Définit les options d'affichage de la vue de détail.

Lignes visibles

Affiche la vue de détail en mode filaire en faisant apparaître uniquement les lignes visibles.

Lignes visibles et cachées

Affiche la vue de détail en mode filaire en faisant apparaître les lignes visibles et cachées.

Ombré avec lignes visibles

Affiche la vue de détail avec un ombrage en faisant apparaître uniquement les lignes visibles.

Ombré avec lignes visibles et masquées

Affiche la vue de détail avec un ombrage en faisant apparaître les lignes visibles et cachées.

Du parent

Affiche la vue de détail avec la propriété héritée de la vue parent.

Echelle

Spécifie l'échelle de la vue de détail. Par défaut, l'échelle de la vue de détail est deux fois supérieure à celle de la vue parent ou correspond à la prochaine valeur supérieure de la liste Echelle qui figure dans le groupe de fonctions Apparence du ruban.

Entrez l'échelle

Entrez l'échelle de la vue de détail.

Du parent

Spécifiez l'échelle de la vue parent.

Visibilité

Spécifie les options de visibilité à définir pour la vue de détail. Les options de visibilité d'objet sont spécifiques au modèle et certaines options peuvent ne pas être disponibles dans le modèle sélectionné, ainsi que dans la vue du modèle que vous avez créée.

Arêtes d'interférence

Active ou désactive la visibilité des arêtes d'interférence. Lorsque cette option est activée, la vue affiche les arêtes visibles et les arêtes masquées, qui sont normalement exclues en raison d'une condition d'interférence.

Arêtes tangentes

Active ou désactive la visibilité des arêtes tangentes. Lorsque cette option est activée, la vue comporte une ligne indiquant l'intersection des surfaces sécantes de façon tangentielle.

• Arêtes tangentes réduites. Raccourcit la longueur des arêtes tangentes afin de les différencier des arêtes visibles. Disponible uniquement si l'option Arêtes tangentes est sélectionnée.

Encombrement des plis

Active ou désactive la visibilité des lignes d'encombrement des plis de tôle. Ces lignes indiquent l'emplacement de transition sur lequel un coude pivote ou se plie, dans une vue de tôlerie aplanie.

Cette option est disponible uniquement si le modèle correspondant possède une vue de tôlerie aplanie définie.

Fonctions de filetage

Active ou désactive la visibilité des lignes de filetage sur les vis et les perçages taraudés.

Lignes de montage de présentation

Active ou désactive la visibilité des lignes de montage de présentation. Les lignes de montage sont des lignes figurant dans une vue éclatée (dans un fichier présentation) et indiquant la direction dans laquelle un composant est déplacé jusqu'à une position assemblée.

Contour

Spécifie le type du contour de la vue de détail.

Circulaire

Indique qu'une limite circulaire est utilisée pour créer la vue de détail. Ceci est le type de contour par défaut.

Si la déduction de contrainte est activée, le centre de la limite de la vue de détail est associé à un point de la vue parent. Si la déduction de contrainte est désactivée, le centre de la limite de détail n'est pas associée à un point de la vue parent.

Rectangulaire

Spécifie un contour rectangulaire est utilisée pour créer la vue de détail.

Si la déduction de contrainte est activée, l'angle du contour rectangulaire est associé à un point de la vue parent. Si la déduction de contrainte est désactivée, le coin de la limite de détail rectangulaires n'est pas associé à un point de la vue parent.

Annotation

Identificateur

Spécifie le libellé de la limite de la vue de détail et de la vue de détail générée.

Le programme détermine toujours, à partir du dessin, la prochaine étiquette de détail disponible.

Etiquette

Indique si le texte de l'étiquette de vue de détail s'affiche.

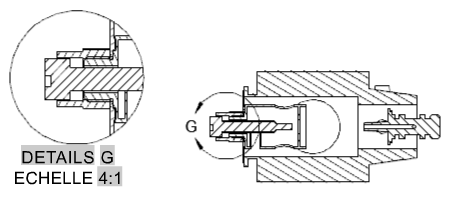

Arête

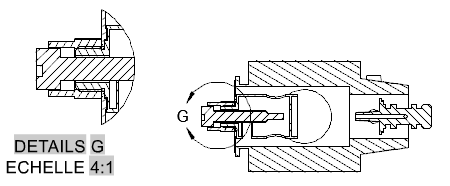

Continu

Indique que la ligne de découpe du modèle affiché dans la vue de détail est lisse.

Lisse avec bordure

Indique que la ligne de découpe du modèle affiché dans la vue de détail est lisse et qu'une bordure est dessinée autour de la vue de détail.

Lisser avec ligne de connexion

Indique que la ligne de découpe du modèle affiché dans la vue de détail est lisse, qu'une bordure est dessinée autour de la vue de détail et que la ligne de repère relie la vue de détail et le contour de détail dans la vue parent.

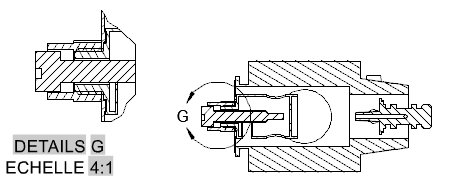

crénelage

Indique que la ligne de découpe du modèle affiché dans la vue de détail est irrégulière.

Il n'existe pas de bordure pour la vue de détail ni de ligne de repère entre la vue de détail et le contour de détail dans la vue parent.

Annotation

Identificateur

Spécifie le libellé de la limite de la vue de détail et de la vue de détail générée.

Afficher l'étiquette de vue

Indique si le texte de l'étiquette de la vue de détail s'affiche.

Déplacer

Déplace la vue de détail, une fois qu'elle a été placée dans la zone de dessin, sans que vous deviez mettre fin à la commande.

Quitter

Retourne à l'invite précédente ou achève la commande, selon l'endroit où l'option apparaît dans le cycle de commande.
