Boîte de dialogue Insérer un code de destination

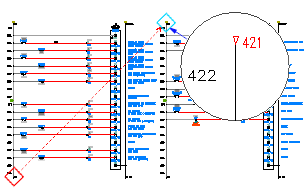

Insère une flèche de signal de destination de fil avec un numéro d'équipotentielle provenant d'une source correspondante.

Trouver

 Entrée de commande :  AEDESTINATION

Le programme extrait le numéro d'équipotentielle d'un réseau de fils de destination de son réseau de fils source associé. Entrez le même numéro ou mot ou la même expression figurant dans la flèche source pour vous y lier.

Remarque : Une flèche de signal de destination ne peut pas être associée à un réseau de fils ayant un nombre de fils fixe préaffecté.

Code	Spécifie le code du signal de destination. Entrez un nombre, un mot ou une expression unique, de 32 caractères au maximum, qu'AutoCAD Electrical utilisera pour lier le réseau de fils de destination à chacun des réseaux de fils source.
Description	(facultatif) spécifie la description du signal de destination.
Par défaut	Ouvre un fichier texte ASCII à partir duquel vous pouvez choisir rapidement des descriptions standard.
Récent	Permet de choisir dans les codes récemment insérés.
Dessin	Affiche la liste de tous les codes de source/destination utilisés jusqu'ici pour le dessin.
Projet	Affiche la liste de tous les codes de source/destination utilisés jusqu'ici pour le projet.
Choisir	Permet de choisir sur un réseau de fils existant. AutoCAD Electrical scrute le réseau pour trouver une flèche source existante et extrait son code de signal pour l'utiliser sur cette nouvelle flèche de destination.
Style de flèche de signal	Spécifie le style de flèche à utiliser pour le signal de destination. Neuf styles sont pour le moment disponibles.
Ok + Mettre à jour la source	Termine l'insertion de la flèche de destination et met à jour la flèche source en fonction de cette flèche de destination.
