Boîte de dialogue Signal - Code source

Insère une flèche de signal source de fil et transfère son numéro d'équipotentielle aux réseaux de fils de destination.

Trouver

 Entrée de commande :  AESOURCE

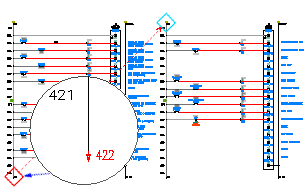

Le numéro d'équipotentielle d'un réseau de fils source est copié vers tous ses réseaux de fils de destination associés. Entrez un numéro, un mot ou une expression unique, de 32 caractères au maximum, pour lier le réseau de fils source à tous les réseaux de fils de destination en interne.

Code	Spécifie le code du signal source. Entrez un nombre, un mot ou une expression unique, de 32 caractères au maximum, qu'AutoCAD Electrical utilisera pour lier le réseau de fils source à chacun des réseaux de fils de destination.
Utiliser	Place la valeur spécifiée dans la zone de code. Cela permet d'utiliser le numéro suivant d'une séquence.
Description	(facultatif) Spécifie la description du signal source.
Par défaut	Ouvre un fichier texte ASCII, WDSRCDST.WDD, à partir duquel vous pouvez choisir rapidement des descriptions standard.
Récent	Permet de choisir dans les codes récemment insérés.
Dessin	Affiche la liste de tous les codes de source/destination utilisés jusqu'ici pour le dessin.
Projet	Affiche la liste de tous les codes de source/destination utilisés jusqu'ici pour le projet.
Rechercher	Suit le réseau de fils sélectionné en recherchant une flèche de destination à l'autre extrémité. Dès lors qu'une flèche de destination est trouvée, répéter son code de signal pour cette nouvelle flèche source.
Choisir	Permet de choisir sur un réseau de fils existant. AutoCAD Electrical recherche sur le réseau une flèche de destination existante et extrait son code de signal pour l'utiliser sur cette nouvelle flèche source.
Style de flèche de signal	Spécifie le style de flèche à utiliser pour le signal source. Choisissez parmi les quatre styles prédéfinis ou utilisez un style défini par l'utilisateur.
OK + Mettre à jour la destination	Termine l'insertion de la flèche source et met à jour la flèche de destination en fonction de cette flèche source.
