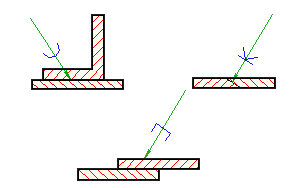

Vous pouvez utiliser ce symbole pour spécifier les éléments requis par les jointures de liaison indémontable créées par le biais d'un brasage tendre, d'un collage, d'une couture basique ou d'une couture avec agrafes. Ce symbole est disponible uniquement avec la norme GOST.
Liste des invites
Les invites suivantes s'affichent :
Sélectionnez l'objet à attacher
Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement auquel le positionner.
Bibliothèque
Indique que les paramètres de symbole sont obtenus à partir de la bibliothèque de symboles.
Nom du symbole : spécifie le nom du symbole préconfiguré à obtenir à partir de la bibliothèque de symboles.
? : répertorie les noms des symboles préconfigurés que vous pouvez sélectionner.
Point de départ
Indique la position de la flèche de la ligne de repère. Si vous attachez un symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical détermine automatiquement le point de départ et n'affiche pas cette invite.
Point suivant
Spécifie l'emplacement pour placer le symbole. La boîte de dialogue Liaison indémontable s'affiche dès que vous sélectionnez un emplacement.
Remarque :
Si vous attachez un symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical oblige la ligne de repère à être perpendiculaire à l'objet attaché. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
Si vous attachez le symbole à une ligne, AutoCAD Mechanical n'applique pas cette restriction. Pour rendre le segment de ligne de repère perpendiculaire à la ligne attachée, déplacez le curseur de sorte que la ligne de repère soit à peu près perpendiculaire, puis suivez la trajectoire d'alignement qui s'affiche.
