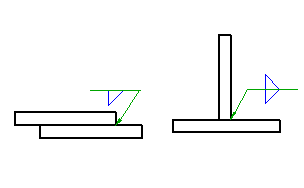

Crée un symbole de soudure et l'attache à un objet de la zone de dessin.
Trouver
Résumé
Vous pouvez sélectionner des symboles graphiques représentant un large éventail de soudures. La boîte de dialogue Symbole de soudure évolue de façon dynamique de façon à indiquer les éléments requis par le type de soudure sélectionné.
Liste des invites
Les invites suivantes s'affichent :
- Sélectionnez l'objet à attacher
- Relie le symbole à un objet. Pour placer le symbole sans l'attacher à un élément, cliquez sur l'emplacement auquel vous souhaitez insérer la pointe de la flèche de la ligne de repère. Si vous souhaitez insérer le symbole sans ligne de repère, cliquez sur l'emplacement où vous souhaitez le positionner.
- Point de départ
- Indique la position de la flèche de la ligne de repère. Si vous attachez un symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical détermine automatiquement le point de départ et n'affiche pas cette invite.
- Point suivant
- Indique l'emplacement du sommet suivant de la ligne de repère. Remarque :
- Si vous attachez un symbole à un arc, un cercle, une ellipse ou une spline, AutoCAD Mechanical oblige la ligne de repère à être perpendiculaire à l'objet attaché. Pour ignorer cette restriction, utilisez le raccourci clavier de l'option Activer/Désactiver le mode Orthogonal de la ligne de repère du symbole (Maj + F, par défaut) lorsque vous déplacez le curseur.
- Si vous attachez le symbole à une ligne, AutoCAD Mechanical n'applique pas cette restriction. Pour rendre le segment de ligne de repère perpendiculaire à la ligne attachée, déplacez le curseur de sorte que la ligne de repère soit à peu près perpendiculaire, puis suivez la trajectoire d'alignement qui s'affiche.
- Symbole
- Place le symbole sur l'emplacement sur lequel vous avez cliqué en dernier.
- Bibliothèque
- Indique que les paramètres de symbole sont obtenus à partir de la bibliothèque de symboles.
- Nom du symbole : spécifie le nom du symbole préconfiguré à obtenir à partir de la bibliothèque de symboles.
- ? : répertorie les noms des symboles préconfigurés que vous pouvez sélectionner.
