Crée une cote de rayon à partir de l'origine de la cote à l'emplacement de votre choix, ainsi qu'une brisure à un emplacement approprié sur la ligne de cote.
Résumé
Cette commande vous amène directement à l'option Radial
Rayon à cote brisée de la commande AMPOWERDIM, réduisant ainsi le nombre d'invites auxquelles vous devez répondre. Une cote de rayon à cote brisée est généralement employée lorsque l'utilisation du centre de l'arc en tant qu'origine de la cote s'avère peu pratique (par exemple dans le cas d'un arc avec un rayon important, dont le centre est situé en dehors du cadre de dessin).
Liste des invites
Les invites suivantes s'affichent :
- Sélectionner un arc ou un cercle

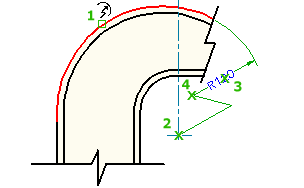

- Spécifie l'arc ou un cercle à coter (1 dans l'illustration).
- Remplacement de l'emplacement du centre
- Spécifie le point à utiliser à la place du point du centre réel de l'arc ou du cercle (2 dans l'illustration).
- Emplacement de la ligne de cote
- Indique l'angle de la ligne de cote (3 dans l'illustration). Si vous placez une cote de façon à ce qu'elle pointe hors de l'arc, AutoCAD Mechanical dessine automatiquement une ligne d'attache avec l'arc.
- Raccourcir l'emplacement
- Spécifie où placer le raccourcissement (4 dans l'illustration).
- Options
-
Affiche la boîte de dialogue Options de cotation avancée vous permettant de préconfigurer les options de cette session de commande.
Remarque : Cette option est visible dans la ligne de commande uniquement si la variable système AMPOWERDIMEDITOR est définie sur 0 ou si le ruban est désactivé.
