Exercice 2 : Ajout de données de point à une surface

Dans cet exercice, vous allez importer des données de point à partir d'un fichier texte dans le dessin courant.

Cet exercice est la suite de l'Exercice 1 : Création d'une surface triangulée.

Importer des données de point dans le dessin courant

1. Ouvrez le dessin Surface-1A.dwg disponible dans le dossier des dessins de didacticiels.

   Ce dessin contient une définition de surface vide, qui est appelée EG.

2. Cliquez sur l'onglet Modification le groupe de fonctions Données de terrain Surface.
3. Cliquez sur l'onglet Surface le groupe de fonctions Modification Ajouter des donnéesFichiers de points.
4. Sous Fichiers sélectionnés, cliquez sur .
5. Dans la boîte de dialogue Sélectionner un fichier source, accédez au dossier de didacticiels. Sélectionnez Surface-1A-PENZD (space delimited).txt. Cliquez sur Ouvrir.
6. Dans la boîte de dialogue Ajouter un fichier de points, sous Spécifier le format du fichier de points, sélectionnez PXYZD (séparateur: espace).
7. Dans la boîte de dialogue Ajouter un fichier de points, cliquez sur OK.
8. Sur la ligne de commande, entrez ZE.

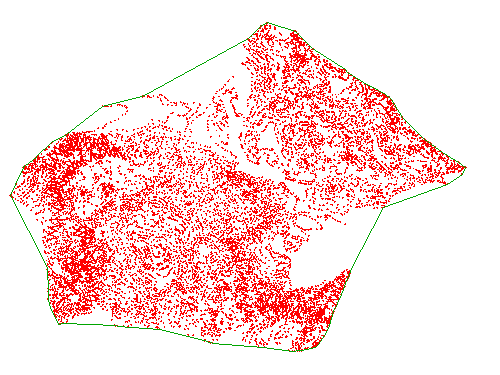

   La surface, qui contient les données de point importées, est affichée dans le dessin.



Pour la suite de ce didacticiel, passez à l'Exercice 3 : Ajout de lignes de rupture à une surface.

Sujet parent : Didacticiel : Création et ajout de données à une surface
