Utilisation des poutrelles

Les poutrelles intérieures et extérieures sont des composants de pont au sein des groupes de poutrelles, qui peuvent être modifiés individuellement.

Cliquez sur le même groupe de poutrelles à trois reprises pour sélectionner une poutrelle intérieure ou extérieure dans un groupe de poutrelles. La carte de ressource Poutrelle s'affiche. Reportez-vous à la rubrique Utilisation des groupes de poutrelles pour plus d'informations.

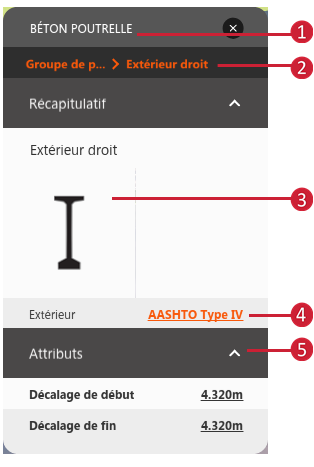

Carte de ressource Poutrelle
  1. Le nom de la carte de ressource Poutrelle change en fonction du type de style du pont. InfraWorks 360 prend en charge les ponts à poutrelles en acier et en béton.
  2. Placez le curseur de la souris sur le nom du groupe de poutrelles ou de la poutrelle pour afficher et/ou sélectionner le groupe de poutrelles ou la poutrelle de votre choix.
  3. Cliquez sur l'image d'une poutrelle pour afficher une vue schématique de la poutrelle. La palette Propriétés s'affiche également.
  4. Cliquez sur dans la barre d'utilitaire pour lancer le Mode d'édition. Cliquez sur le champ de type de poutrelle orange pour modifier le type de poutrelle.
  5. Modifiez directement le décalage de début et le décalage de fin de la poutrelle en mode d'édition.

Conseils supplémentaires

Les emplacements des abscisses curvilignes de départ et de fin d'une poutrelle sont définis par l'ordre dans lequel l'utilisateur dessine la conception de route associée. L'abscisse curviligne de départ d'une poutrelle est plus proche du point de départ de la route. Lors de l'observation du segment entre l'abscisse curviligne de départ et l'abscisse curviligne de fin d'un pont, d'un groupe de poutrelles ou d'une poutrelle, la direction latérale positive d'un décalage se est vers la droite.

Passez en revue et modifiez les propriétés de la poutrelle à l'aide de la palette Propriétés. Sélectionnez la poutrelle, cliquez avec le bouton droit et choisissez Propriétés. Passez en mode d'édition et cliquez sur les champs à modifier.
