Les groupes de poutrelles sont des composants de pont contenant des poutrelles intérieures et extérieures.
Cliquez sur le même segment de poutrelle à deux reprises pour sélectionner ce groupe de poutrelles. La carte de ressource Groupe de poutrelles s'affiche. Passez en revue et modifiez les poutrelles ou les groupes de segments de poutrelles à partir de la carte de ressource de l'objet de votre choix ou de la
palette Propriétés.
Remarque : Reportez-vous à la rubrique
Utilisation des poutrelles pour en savoir plus sur la sélection et modification des poutrelles intérieures ou extérieures.

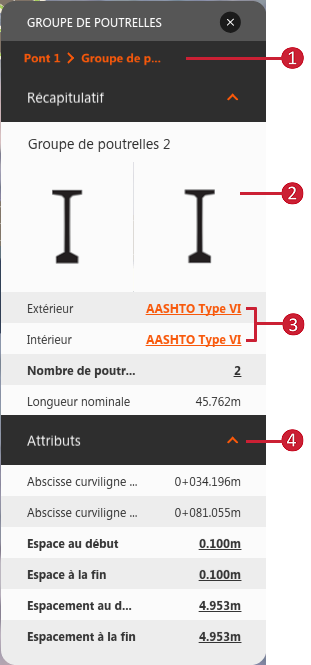

| Carte de ressource Groupe de poutrelles |
|
|---|
|
|
- Placez le curseur de la souris sur le nom du pont ou du groupe de poutrelles pour afficher et/ou sélectionner le pont ou le groupe de poutrelles de votre choix.

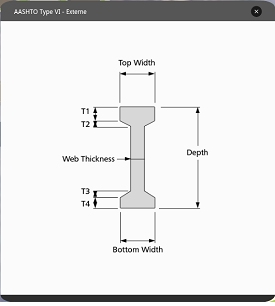

- Cliquez sur l'image d'un groupe de poutrelles intérieures ou extérieures pour afficher une vue schématique des poutrelles et la palette Propriétés.
- Cliquez sur
 dans la barre d'utilitaire pour lancer le Mode d'édition. Cliquez sur le type Poutrelle extérieure ou Poutrelle intérieure pour afficher le catalogue de composants de poutrelles. Cliquez sur un nouveau style de composant de poutrelle pour l'appliquer. Remarque : Les composants de poutrelles intérieures ou extérieures ne peuvent pas être modifiés pour les ponts à poutrelles en acier.
- Modifiez directement l'espace, l'espacement et le nombre de poutrelles en mode d'édition. Les abscisses curvilignes de départ et de fin sont des valeurs en lecture seule dans la carte de ressource.
Remarque : Pour les ponts à poutrelles en acier, vous pouvez également choisir entre des poutrelles droites ou courbes.
|
