Les utilisateurs peuvent consulter et modifier la hauteur, l'emplacement et l'oblique du gabarit de passage et mettre à jour la ligne de profil en long verticale du pont.
Pour modifier la hauteur de gabarit, l'emplacement et l'inclinaison
- Sélectionnez le pont pour afficher la carte de ressource Pont.
- Sous l'onglet Gabarit, cochez la case Afficher le gabarit de passage.
Remarque : Cette zone est indiquée sous forme d'une boîte violette dans votre modèle. - Cliquez sur
dans la barre d'utilitaire pour lancer le Mode d'édition. - Cliquez sur le champ Hauteur pour entrer une nouvelle valeur. Remarque : Pour modifier l'emplacement et l'inclinaison du gabarit, cliquez sur la ou les valeur(s) en regard des champs Abscisse curviligne de départ et/ou Abscisse curviligne de fin, Elévation de base ou Oblique. Saisissez les valeurs de votre choix, puis appuyez sur la touche Entrée.

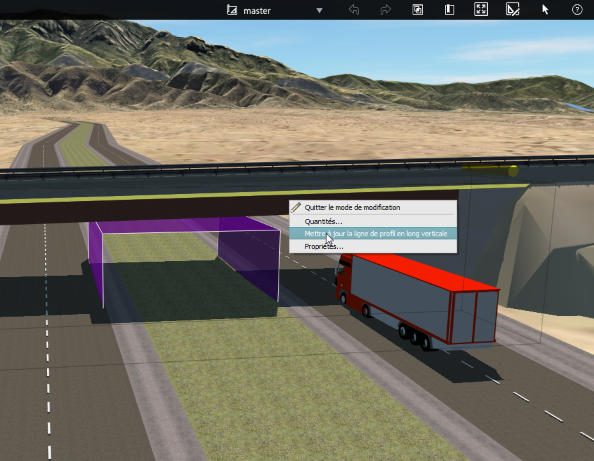

- Cliquez avec le bouton droit de la souris sur le pont et choisissez Mettre à jour la ligne de profil en long verticale afin d'appliquer la nouvelle hauteur du gabarit.
Conseils supplémentaires
La hauteur du gabarit de passage est basée sur l'élévation de la route et non du terrain.
