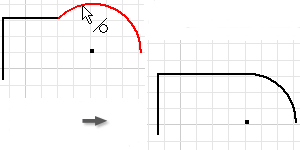

- 2D (contrainte)
- Limitent les modifications et définissent la forme d'une esquisse.
- Associativité 3D/2D
- Automatise les mises à jour entre le modèle 3D et le dessin 2D associé. Lorsque vous modifiez le modèle 3D, le dessin est actualisé en conséquence.
- Associativité 3D/2D
- Automatise les mises à jour entre le dessin 2D et le modèle 3D associé. Lorsque vous modifiez les cotes du modèle dans le dessin, le modèle 3D est actualisé en conséquence.
- Paramètres et unités
-
Les paramètres servent à définir la taille et la forme des fonctions.
- Esquisses utilisées et non utilisées
- Les esquisses utilisées sont des contours ou des profils d'esquisses 2D servant à créer une pièce ou une fonction d'une pièce. Les esquisses utilisées sont réutilisables. Les esquisses fermées non utilisées servent à créer une pièce ou une fonction d'une pièce.
- Géométrie de référence
- Projette les arêtes, les sommets ou les fonctions de construction des modèles sur le plan d'esquisse actif. Une géométrie de référence est associée à la géométrie existante.
- Extrusion
- Permet d'ajouter du volume perpendiculairement à une esquisse 2D.
- Révolution
- Permet de créer une extrusion concentrique autour d'un axe ou d'une ligne d'esquisse droite.
- Lissage
- Permet de créer une extrusion dont la forme se module d'un contour d'esquisse à un autre.
- Coque
- Permet de créer une cavité dans une pièce avec une épaisseur de paroi déterminée.
- Balayage
- Permet de créer une extrusion dans la forme d'une esquisse en suivant une trajectoire définie.
- Congé variable
- Permet de créer un raccordement progressif ou direct des rayons.
- Etendue de congé radial
- Crée des transitions à tangente continue entre les congés placés sur des arêtes formant une intersection. Il est possible de spécifier des étendues distinctes pour les arêtes des intersections.
- Nervures et âmes
- Permettent de créer des nervures (formes de support fermées à paroi fine) et des âmes (formes de support ouvertes à paroi fine).
- Couture de surfaces
- Permet de coudre deux arêtes adjacentes et de même taille pour former une surface composée.
- Scission de face
- Permet de scinder les faces d'une pièce pour définir une dépouille ou de scinder une pièce et d'en supprimer une moitié. Les scissions de face s'appliquent à des corps solides ou surfaciques et les scissions de pièce à des corps solides uniquement.
- Dépouille de face
- Permet d'appliquer une dépouille ou de biseauter les faces de conceptions moulées ou coulées en vue de leur démoulage.
- Vue en coupe locale
-
Permet de supprimer une zone définie de matière afin d'afficher des fonctions masquées dans une vue de dessin.
- Masquage des fonctions
- Permet de masquer et de rétablir l'affichage d'une ou plusieurs fonctions sans les supprimer. Les fonctions masquées sont mises en évidence à mesure que vous placez le curseur dessus.
