Mode d'accès
Sur le ruban, cliquez sur l' onglet Esquisse
le groupe de fonctions Contrainte Paramètres de contrainte : onglet Déduction
.
Options onglet Esquisse : Paramètres de contrainte : onglet Déduction
Option Déduction des contraintes sélectionnée et option Persistance des contraintes désélectionnée :
- Les contraintes ne sont pas créées automatiquement lorsque vous terminez une esquisse.
- La position de déduction est correcte.
Par exemple, lorsque vous dessinez une ligne verticale, une icône s'affiche en regard du curseur pour indiquer que la ligne est verticale, et une fois le dessin terminé, la contrainte de verticalité n'est pas créée automatiquement.
Option Persistance des contraintes sélectionnée :
- Les contraintes sont créées automatiquement lorsque vous terminez une esquisse.
- L'icône de contrainte s'affiche en regard du curseur.
- L'option Persistance des contraintes est disponible uniquement si l'option Déduction des contraintes est sélectionnée. La persistance est automatiquement désactivée lorsque la déduction est désactivée.
- Les contraintes de coïncidence à l'extrémité des lignes sont toujours déduites et persistantes, sauf si elles sont spécifiquement désactivées en désélectionnant l'option Coïncidence de la section Sélection pour la déduction de contrainte. Ce comportement empêche la création de contours d'esquisse ouverts.
- Pour empêcher la déduction de contrainte lors de la création d'un objet, maintenez la touche Ctrl enfoncée lors de la création d'une esquisse.
Priorité de la déduction de contrainte
Définit le type de contrainte prioritaire pour le placement automatique de contraintes.

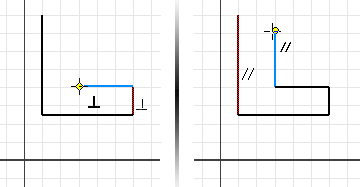

- Parallèles et perpendiculaires
-
Considère d'abord les contraintes qui définissent des relations entre plusieurs géométries, puis les coordonnées de la grille d'esquisse.

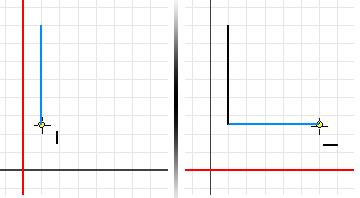

- Horizontales et verticales
-
Considère d'abord les contraintes qui définissent l'orientation de la géométrie d'esquisse par rapport à ses coordonnées, puis les contraintes entre plusieurs géométries.
Sélection pour la déduction de contrainte
Sélectionne les contraintes à déduire et la géométrie à utiliser.
- Sélectionner tout
-
Active toutes les cases disponibles.
- Tout désélectionner.
-
Désactive toutes les cases. Aucune contrainte n'est déduite.
Cote horizontale -
La contrainte d'horizontalité est déduite.
Cote verticale -
La contrainte de verticalité est déduite.
Parallélisme -
La contrainte de parallélisme est déduite et appliquée à la géométrie concernée.
Perpendicularité -
La contrainte de perpendicularité est déduite et appliquée à la géométrie concernée.
Intersection -
La contrainte de coïncidence est déduite à l'intersection des courbes concernées, y compris les intersections virtuelles.
Milieu -
La contrainte de coïncidence est déduite au milieu des lignes concernées.
Sur courbe -
La contrainte de coïncidence est déduite et appliquée aux courbes concernées.
Tangence -
La contrainte de tangence est déduite et appliquée à la géométrie concernée.
Coïncidence -
La contrainte de coïncidence est déduite et appliquée aux points concernés.
