Des modifications de conception peuvent nécessiter le remplacement d'une face de pièce par un plan de construction ou une surface complexe.

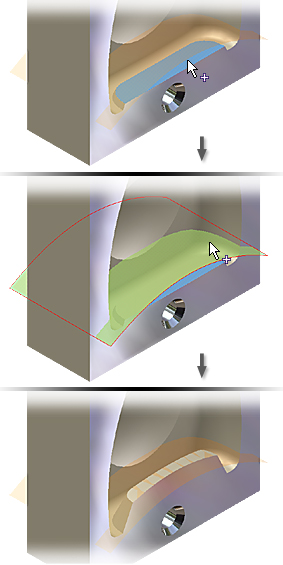

La commande Remplacer la face vous permet de sélectionner la face à remplacer et la nouvelle face. Une fonction Remplacer la face est créée. Vous pouvez la modifier à l'aide des commandes d'esquisse et de fonction.
- Il doit y avoir une intersection complète entre la pièce et la nouvelle face. Si la nouvelle face est plus grande que la pièce, elle est ajustée en conséquence. Toutefois, la face de pièce n'est ni étendue ni contractée pour être ajustée aux dimensions de la surface.
- Lors de l'importation ou de l'association de surfaces, activez la commande Coudre pour coudre ces surfaces et former une surface composée.
- Vous ne pouvez pas remplacer les faces perpendiculaires à la nouvelle face, car elles ne présentent aucune intersection avec la nouvelle face.
- Vous ne pouvez pas copier ou coller la face remplacée ni l'utiliser comme telle dans un réseau ou une iFonction. Vous pouvez l'inclure dans ces opérations uniquement si sa fonction parent est également sélectionnée.
Plan de construction en tant que face de remplacement plane
Vous pouvez créer et sélectionner un ou plusieurs plans de construction pour générer une face de remplacement plane. Leur comportement est identique à celui des surfaces sélectionnées à l'exception de leur encombrement. L'encombrement des plans de construction est infini indépendamment de l'affichage graphique.
Lors de la modification d'une fonction de face remplacée, le passage d'une sélection de plan de construction unique à une autre permet de conserver les fonctions dépendantes. En revanche, ces dernières ne sont pas conservées lors du passage d'une sélection unique à des sélections multiples ou de sélections multiples à d'autres sélections multiples.
