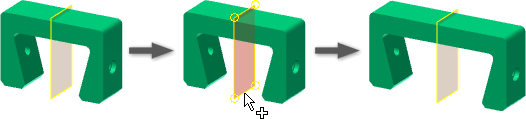

Dans l'environnement de modélisation de solides, cette commande permet de prolonger ou de contracter un solide de base le long d'un axe.
Le solide de base est redimensionné perpendiculairement à un plan sélectionné. Le prolongement ou la contraction d'un solide de base n'ajoute pas de nouvelle fonction.
- Mode d'accès
- Dans le navigateur, cliquez sur le composant avec le bouton droit de la souris et choisissez Modifier le solide pour activer l'environnement de modélisation de solides. Sous l'onglet Modifier le solide de base
le groupe de fonctions Modifier , cliquez sur Prolonger ou contracter le corps
.
- Plan
- Indique le plan de construction ou la face plane afin d'identifier la coupe suivant laquelle le prolongement ou la contraction du solide doit être réalisé(e).
- Etendre et Contracter
-
Précise si le prolongement
ou la contraction
du solide de base doit être réalisé(e) selon une distance égale de chaque côté du plan sélectionné. - Distance
- Spécifie la distance de prolongement ou de contraction du solide de base, exprimée sous forme de valeur numérique ou d'équation.
