L'environnement de conception de tôlerie s'inscrit dans le prolongement de la modélisation de pièces.
Des commandes propres à la tôle simplifient l'utilisation du modèle plié et du modèle déplié. Vous pouvez créer et documenter des mises à plat pourvues de données de fabrication dans les dessins comprenant des tableaux des perçages, des poinçons et des plis. Vous pouvez exporter des mises à plat vers des formats conformes aux normes industrielles pour la fabrication CNC.
Méthodes de création d'une pièce en tôle
- Créez une pièce en tôle à l'aide du gabarit en tôle. Le gabarit utilise vos paramètres pour définir l'épaisseur de la matière, le rayon de pliage et les grugeages en coin. Utilisez les commandes d'esquisse pour créer le contour d'une face de base ou un premier bord tombé. Vous quittez ensuite l'esquisse et créez une fonction de tôle, puis ajoutez une autre fonction de tôle pour terminer votre pièce.
- Créez une pièce normale avec une épaisseur uniforme, puis convertissez-la en pièce en tôle. La spécification d'une pièce en tant que pièce en tôle active l'onglet Tôlerie et ajoute des paramètres propres à la tôle à la liste des paramètres.
Inversement, vous pouvez convertir une pièce en tôle en pièce standard. Cela ferme l'onglet Tôlerie et restaure l'environnement et les commandes de modélisation de pièce standard. La conversion d'une pièce de tôlerie en pièce normalisée supprime automatiquement la mise à plat de la tôlerie. Lorsque vous supprimez une mise à plat d'une pièce en tôle, vous supprimez également toutes les vues de mise à plat des dessins associés.
Remarque : Si vous utilisez cette technique, il est important de vous assurer que l'épaisseur de tôle modelée est conforme au paramètre d'épaisseur de matière en vigueur. Une fois la pièce convertie en pièce en tôle, il est recommandé de remplacer les valeurs des paramètres et des cotes définissant l'épaisseur de la tôle par le paramètre Epaisseur. Par exemple, dans le cas d'une fonction d'extrusion, utilisez Epaisseur comme valeur d'extrusion avec la méthode d'encombrement Distance. Le paramètre Epaisseur met à jour l'épaisseur de la pièce lorsque vous modifiez la règle de tôle ou lorsque vous remplacez l'épaisseur manuellement dans la boîte de dialogue Paramètres par défaut de la tôle. - Pour créer une pièce en tôle respectant un ensemble de conditions donné, construisez une série de surfaces, cousez-les ultérieurement, puis épaississez-les.
Pièces en tôle/Pièces standard
Une pièce en tôle est à l'origine un morceau de tôle plat avec une épaisseur constante. En raison d'impératifs de fabrication, des détails tels que les rayons de pliage et les tailles des grugeages sont généralement les mêmes pour l'ensemble d'une pièce. Vous entrez les valeurs pour ces détails, puis le logiciel les applique au cours de la conception. Par exemple, lorsque vous créez un bord tombé, le pli est ajouté automatiquement.

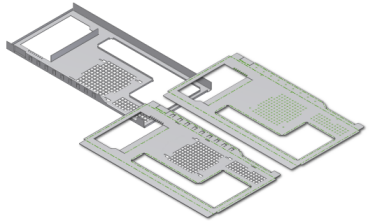

Il est nécessaire de reconvertir le modèle plié en une mise à plat à des fins de fabrication. Vous pouvez ensuite basculer entre la vue pliée du modèle et la vue mise à plat. Pour ce faire, il vous suffit de cliquer deux fois sur le noeud Modèle plié ou Mise à plat dans le navigateur.
Vous pouvez ajouter des fonctions à la mise à plat à des fins de nettoyage. Ces opérations sont généralement préconisées afin d'assurer la prise en charge de techniques de fabrication très spécifiques. Les fonctions ajoutées à la mise à plat à l'aide des commandes disponibles dans l'onglet Mise à plat ne sont pas visibles lorsque le modèle s'affiche dans l'état plié.
