Dans la prochaine partie de l'exercice, vous allez créer le rail, ou "courbe de guidage", à utiliser dans l'opération de lissage.
- Orientez la pièce de sorte que l'extrémité étroite soit orientée comme illustré dans l'image suivante.
-
Créez une esquisse sur la face indiquée de l'extrémité étroite de la pièce. -
Lancez la commande Spline et esquissez une spline à partir du milieu de la ligne verticale projetée jusqu'à un point au-dessus du milieu de la pièce. Placez le point final au milieu de l'autre ligne verticale projetée. Cliquez deux fois sur le dernier point pour créer la spline. - Choisissez Terminer dans le menu contextuel ou appuyez sur la touche ECHAP pour terminer la commande Spline.
-
Placez une contrainte de verticalité entre le point de lissage du milieu et le milieu de la ligne projetée. - Placez une cote de 7 mm depuis le milieu de l'arête supérieure jusqu'au point de lissage du milieu.
- Choisissez Terminer dans le menu contextuel ou appuyez sur la touche ECHAP pour terminer la commande de cotation.
-

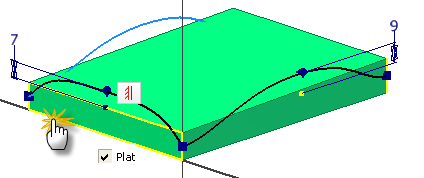

Cliquez avec le bouton droit de la souris sur le point de lissage et activez Plat(e) dans le menu contextuel. La section médiane de la spline a désormais une courbure nulle. Bien que cela ne soit pas nécessaire pour cet exercice, une cote sans unité peut être appliquée à la poignée pour prolonger la longueur du segment plat.
-
Terminez l'esquisse. - Enregistrez le fichier.
