Exercice 4 : Extraire des objets à l'aide d'une requête d'emplacement et de propriétés

Cet exercice consiste à ajouter des conditions d'emplacement à la requête de propriétés définie pour l'exercice précédent. Vous allez ensuite exécuter cette nouvelle requête en tant que requête Dessiner pour afficher les informations du dessin.

Didacticiel vidéo

Si vous êtes connecté à Internet, lisez la vidéo pour découvrir comment extraire des objets à l'aide d'une requête. Les étapes de cette procédure sont répertoriées sous la vidéo.

Remarque :

Cet exercice utilise la carte Redding.dwg que vous avez créée et modifiée dans l'Exercice 1 : Associer les dessins source.

Pour combiner des conditions d'emplacement et de propriété dans une requête

1. Dans l'onglet Explorateur de cartes, sous Dessin courant, cliquez avec le bouton droit de la souris sur Requête courante, puis choisissez Définir.
2. Dans la boîte de dialogue Définir la requête des dessins associés, procédez comme suit :
   • Sous Type de requête, vérifiez que And est sélectionné.
   • Cliquez sur Emplacement.

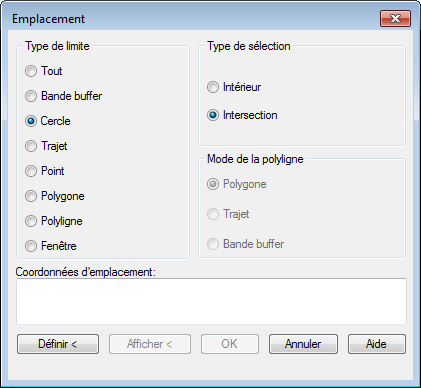

3. Dans la boîte de dialogue Emplacement, procédez comme suit :
   • Sous Type de limite, sélectionnez Cercle.
   • Sous Type de sélection, vérifiez que l'option Intersection est sélectionnée.


     Les objets compris dans le cercle dessiné sont ajoutés au dessin.

   • Cliquez sur Définir.
4. Cliquez au centre du dessin et faites glisser le curseur pour dessiner un cercle, comme présenté dans l'illustration suivante.


   Définissez le cercle de sélection.

5. Dans la boîte de dialogue Définir la requête des dessins associés, procédez comme suit :
   • Sous Mode de requête, sélectionnez Dessiner.
   • Cliquez sur Exécuter.


     Les objets compris dans le cercle sont interrogés dans le dessin Redding. Le mode de requête étant Dessiner, les objets sont copiés dans le dessin Redding.

6. Appuyez sur Ctrl + A pour sélectionner tous les objets du dessin, puis appuyez sur Suppr pour les supprimer.
7. Dans la boîte de dialogue Confirmer l'enregistrement, cliquez sur Non.
8. Cliquez sur Enregistrer.

Pour poursuivre ce didacticiel, passez à l'Exercice 5 : Exécuter une requête pour sélectionner des données d'objet.
