Exercice 6 : Créer un index de type données (facultatif)

Les index de type données accélèrent les requêtes de dessin qui contiennent des données d'objets. L'index est automatiquement mis à jour à chaque fois que des modifications apportées à un dessin sont enregistrées. Cet exercice consiste à créer un index de type données pour le fichier dessin Redding.dwg.

Didacticiel vidéo

Si vous êtes connecté à Internet, lisez la vidéo pour découvrir comment indexer des données d'objets. Les étapes de cette procédure sont répertoriées sous la vidéo.

Remarque :

Cet exercice utilise la carte Redding.dwg que vous avez créée et modifiée dans l'Exercice 1 : Associer les dessins source.

Pour créer un index de type données

1. Si vous avez fermé la carte Redding.dwg, rouvrez-la.
2. Dans l'onglet Explorateur de cartes du volet Tâches, cliquez avec le bouton droit de la souris sur le dossier Dessins. Cliquez sur Maintenance.
3. Dans la boîte de dialogue Maintenance des dessins, procédez comme suit :
   • Cliquez sur Tout sélectionner.
   • Cliquez sur Index.
4. Dans la boîte de dialogue Maintenance des index, procédez comme suit :
   • Sélectionnez toutes les options Générer l'index, à l'exception d'EED.

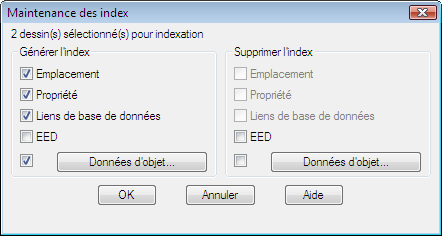

     Sélectionnez toutes les options de gauche à l'exception d'EED.

   • Sous Générer l'index, cliquez sur Données d'objet.
5. Dans la boîte de dialogue Générer des index de type données, procédez comme suit :
   • Sous Table de données d'objets, sélectionnez DRAINAGE_INLETS.
   • Cliquez sur Tout sélectionner pour sélectionner tous les champs de données d'objets.
   • Sélectionnez chacune des tables de données restantes répertoriées sous Table de données d'objet et sélectionnez l'ensemble de leurs champs de données de la même manière.

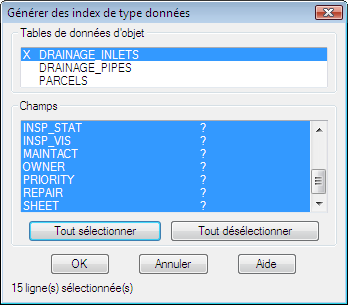

     Sélectionnez une table, puis les champs de données associés.

   • Une fois terminé, cliquez sur OK.
6. Dans la boîte de dialogue Maintenance des index, cliquez sur OK.
7. Dans la boîte de dialogue Confirmation, cliquez sur OK.
8. Dans la boîte de dialogue Maintenance des dessins, cliquez sur Fermer.

   Les index sont créés. Lorsque vous travaillez sur vos dessins, répétez cette procédure régulièrement pour mettre à jour et recréer les index.

9. Cliquez sur Enregistrer.

Résultat obtenu

Vous avez utilisé des requêtes Vue rapide et Aperçu pour afficher les objets de dessins associés. Vous avez utilisé des requêtes Dessiner pour ajouter des objets issus de dessins associés au dessin courant. Vous avez créé un index de type données pour améliorer les performances des requêtes de données.

Pour constater l'effet de l'index des objets sur les performances, répétez l'Exercice 5 : Exécuter une requête pour sélectionner des données d'objet avec l'index que vous venez de créer.

Pour poursuivre ce didacticiel, passez à la Leçon 4 : Ajout d'images raster.
