Vous allez utiliser les classes d'objets pour sélectionner rapidement l'ensemble des objets d'une classe et modifier leurs propriétés. Ces modifications n'ont aucune incidence sur la définition de classe d'objets, mais seulement sur les propriétés des objets de cette classe d'objets .
Cet exercice fait appel à la carte que vous avez créée dans l'Exercice 1 : Créer des objets à l'aide de classes d'objets.
Pour modifier la couleur de parcelles classifiées
- Si besoin, ouvrez le fichier ObjectClass.dwg créé précédemment. Cliquez sur
OuvrirDessin. - Dans l'onglet Explorateur de cartes du volet Tâches, cliquez avec le bouton droit de la souris sur le nom de classe d'objets Parcels.
- Cliquez sur Sélectionner des objets classifiés.
Tous les objets classifiés comme Parcels sont sélectionnés.
- Cliquez avec le bouton droit de la souris sur l'une des parcelles sélectionnées, puis choisissez Propriétés.

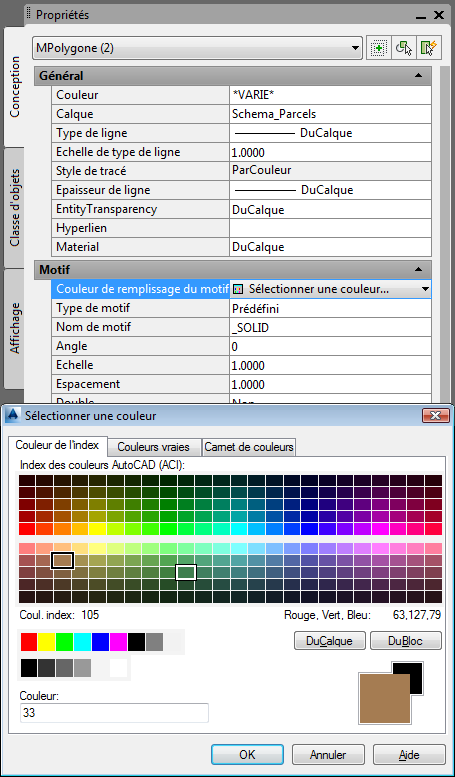

- Dans la palette Propriétés, cliquez sur le champ Couleur de remplissage du motif (sous Motif de l'onglet Conception) et choisissez une autre couleur.
Modifiez la couleur de remplissage de tous les objets de la classe Parcels à l'aide de la palette Propriétés.
- Lorsque vous êtes invité à enregistrer les modifications dans le groupe d'enregistrement, cliquez sur Oui pour modifier la couleur de la parcelle dans le fichier d'origine. Cliquez sur Non pour la modifier uniquement dans la carte active.
- Enregistrez votre carte.
Résultat obtenu
Vous avez créé et modifié des objets à l'aide de définitions de classes d'objets.
Pour poursuivre ce didacticiel, passez à la Leçon 6 : Créer des métadonnées pour un dessin classifié.
