Vous pouvez examiner un rendu photo réaliste de votre prototype numérique en exportant votre modèle et les résultats sélectionnés dans un fichier et en important celui-ci dans Autodesk Showcase.
Les produits Autodesk Simulation Moldflow sont utilisés pour prédire si une certaine conception de moule pourra se remplir correctement et à quel endroit des défauts tels que des retassures ou des lignes de soudure peuvent se produire. Pour visualiser ce à quoi peut ressembler la pièce réelle et évaluer si ces défauts constituent réellement un problème, le modèle de la pièce et les résultats sélectionnés peuvent être exportés sous la forme d'un fichier ASCII FBX (*.fbx), qui peut ensuite être importé dans Autodesk Showcase.

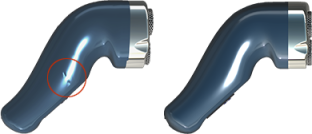

Rendu Showcase d'une simulation numérique prédisant les retassures et après avoir suivi l'optimisation de la conception.
- La surface de la pièce uniquement,
- La surface de la pièce avec le gauchissement,
- La surface de la pièce avec les retassures,
- La surface de la pièce avec le gauchissement et les retassures.
Cette fonction est disponible pour les modèles Dual Domain et 3D.
