Examen des résultats de circuit

Dans cette tâche, vous allez interpréter quatre différents résultats de circuit.

1. Cliquez sur Accueil > Résultats > Résultats.

2. Assurez-vous que les objets suivants soient visibles.

   • Cavités

   • Canaux de refroidissement

   • Tuyaux de refroidissement

   • Entrées de refroidissement

3. Si nécessaire, cliquez sur Affichage > Visibilité > Visibilité des objets pour activer les objets.

4. Utilisez les outils de rotation, de panoramique et de zoom selon les besoins pour afficher les résultats de circuit.

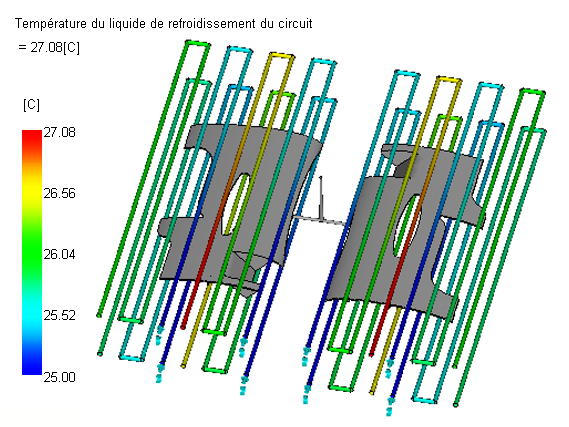

5. Cliquez sur Température du liquide de refroidissement du circuit dans la liste Tâches de l'étude.

   L'augmentation de la température est optimale à moins de 2 à 3 °C. Il est souhaitable d'avoir deux circuits de l'empreinte sur la limite supérieure de la ligne de repère indiquant les modifications de la conception de refroidissement.



6. Cliquez sur Débit circuit.

   L'entrée par circuit était de 10 l/min. L'équipement de pompage nécessite une capacité d'au moins 80 l/min, car il existe 8 circuits.

7. Cliquez sur Nombre de Reynolds du circuit.

   Les résultats indiquent le nombre de Reynolds produit à l'aide du débit d'entrée. En général, une cible de nombre de Reynolds de 10 000 est souhaitable. Dans ce cas, le nombre de Reynolds est bien au-dessus suggérant que le débit pourrait être réduit. Cependant, si le débit est réduit, la température du liquide de refroidissement augmente dans les circuits. Si vous souhaitez réduire le débit, les circuits doit être divisés pour réduire leur longueur.
