Les outils de métré 2D vous permettent d'annoter une géométrie de ligne sur un plan d'étage ou sur une autre feuille. L'annotation s'affiche alors comme un objet dans le classeur de quantification, accompagnée de ses propriétés (aire, périmètre ou longueur, entre autres). Vous pouvez tracer des annotations linéaires pour mesurer un mur ou le périmètre d'une pièce ou utiliser des outils Aire pour enregistrer l'étendue d'une surface, comme un espace au sol. Vous pouvez également placer des points d'annotation sur des feuilles 2D pour effectuer un métré numérique.

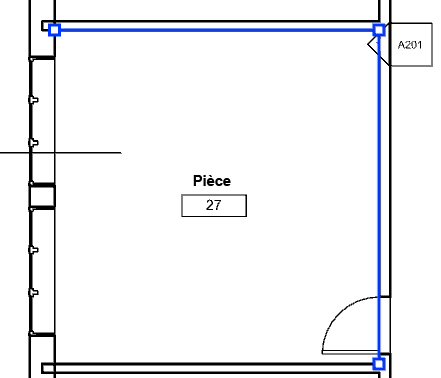

Dessin de métrés linéaires
Créez une géométrie de ligne simple ou créez plusieurs segments de ligne pour créer un polygone. Vous pouvez également utiliser un outil linéaire pour créer un rectangle directement sur la feuille. La longueur ou le périmètre de la géométrie d'annotation s'affiche dans le classeur de quantification.
Dessin de métrés de surface
Utilisez les outils Aire pour créer plusieurs segments de ligne d'un polygone ou tracez un rectangle directement sur la feuille.
