L'outil Segment principal permet de sélectionner un segment de la forme d'armature qui conservera sa position générale lors des comportements d'extension automatique et de rotation.
Dans l'Editeur de familles, cliquez sur l'onglet Créer
le groupe de fonctions Dessiner
Segment principal.
Un segment principal ajuste sa longueur par rapport à l'hôte sans pour autant modifier son orientation à l'intérieur de la forme.
Conseil : Les formes semblables doivent présenter un segment principal identique. Ainsi, leur position ne change pas en cas de modification de la forme.

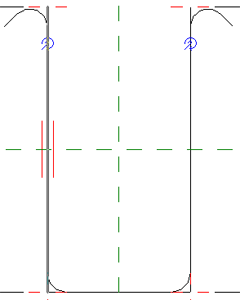

Deux lignes parallèles signalent le segment principal sélectionné lorsque vous l'affichez dans l'éditeur de formes d'armature.
Conseil : Créez les formes symétriques autour des lignes de référence centrales d'une esquisse.
