Utilisez l'outil Multiplan afin de créer une forme d'armature qui se courbe dans deux plans.
Dans l'Editeur de familles, cliquez sur l'onglet Créer
le groupe de fonctions Editeur de familles
Multiplan.
La forme source est copiée et attachée à l'original par un segment de connecteur de l'armature. Le mode d'édition passe à une vue 3D.

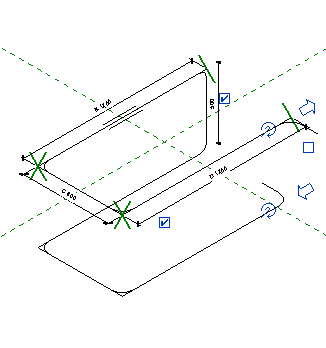

| Conversion de famille d'armatures multiplan | |
|---|---|
| Famille de formes d'armature plane | Après l'utilisation de l'outil Armature multiplan |
 |
 |
Remarque : Vous devez fournir un paramètre (A, B, C...) au segment qui relie la forme à sa copie avant que la famille ne soit chargée dans un projet.
Les modifications apportées à l'esquisse de l'objet source sont reproduites dans la copie.
