Moyenne estimée d'illumination
La moyenne estimée d'illumination (AEI) pour chaque espace est calculée en déterminant les lumens apportés par chaque luminaire sur le plan de construction du calcul de l'éclairage, puis en les divisant par la surface de l'espace.
Exemple d'illumination d'espace
Dans cet exemple :
- L'équipement d'éclairage est un luminaire encastré dans un coin - 2x4 de 3 lampes qui utilise le fichier de distribution photométrique 483T8_S.ies.

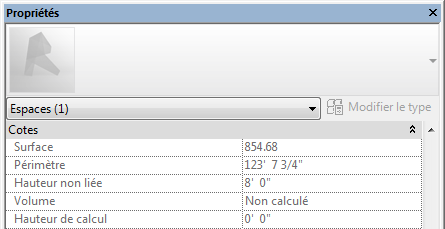

- Les cotes de l'espace sont 20' 0" x 30' 0".
- Le luminaire est placé à 9' 6".
Les autres formules utilisées pour calculer la moyenne estimée d'illumination de l'espace sont les suivantes :
Lumens sur plan de construction
Les lumens du plan de construction apportés par chaque luminaire sont calculés comme suit : WL = II * LLF * CU
- WL = Lumens sur plan de construction
- II = Intensité initiale
- LLF = Facteur de perte de luminosité
- CU = Coefficient d'utilisation

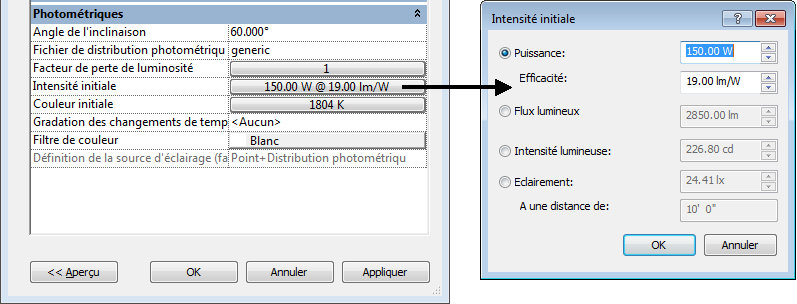

L'intensité initiale et le facteur de perte de luminosité sont des propriétés de type de chaque type de luminaire. Ces propriétés sont accessibles dans la boîte de dialogue Propriétés du type d'un luminaire.
Dans cet exemple, l'intensité initiale du luminaire est de 7560 lumens et, avec les facteurs de perte de luminosité indiqués ici, le LLF obtenu est 0.71478.
La détermination du CU pour chaque luminaire est plus compliquée. Le luminaire détermine l'espace dans lequel il se trouve. Si le luminaire n'est pas dans un espace, le coefficient d'utilisation CU ne peut pas être déterminé et le luminaire ne contribue pas à la moyenne estimée d'illumination d'un espace.
Le CU est calculé en fonction des propriétés de réflectivité (plafond, mur et sol), ainsi que du rapport de cavité de pièce (RCR) de l'espace.

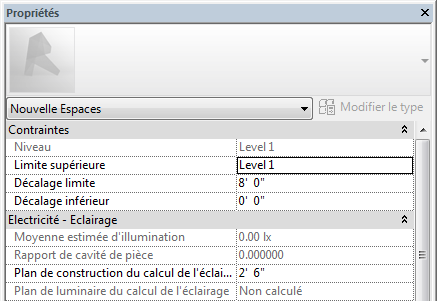

Le RCR est calculé en fonction de la hauteur de cavité de pièce (RCH) et du plan de construction du calcul de l'éclairage, qui est une propriété de chaque occurrence d'espace.
Hauteur de cavité de pièce
La hauteur de cavité de pièce est calculée comme suit : RCH = LP - LCW
- RCH = Hauteur de cavité de pièce
- LP = Plan de luminaire du calcul de l'éclairage (hauteur des sources d'éclairage dans l'espace)
- LCW = Plan de construction du calcul de l'éclairage
Dans cet exemple : RCH = 9' 6" - 3' 0" = 6' 6" (s'il existe plusieurs sources d'éclairage à des hauteurs variables, la hauteur la moins élevée est utilisée).
Rapport de cavité de pièce
Le rapport de cavité de pièce est calculé comme suit : RCR = 2.5 * RCH * P / A
- RCR = Rapport de cavité de pièce
- P = Périmètre de la pièce
- A = Surface de la pièce
Dans cet exemple : RCR = 2.5 * 6.5 * 97.3333 / 567.11 = 2.788989

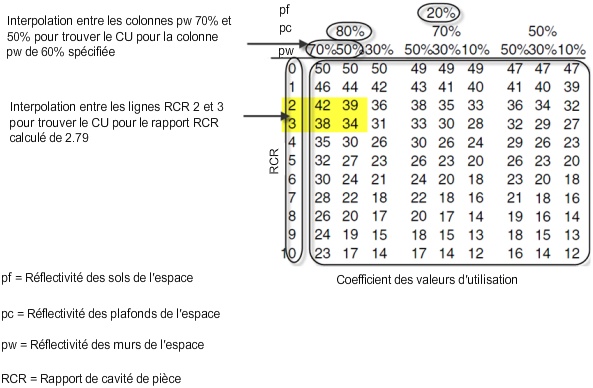

Pour déterminer le coefficient d'utilisation manuellement, vous devez vous reporter à la feuille de données des luminaires. Une partie de la feuille de données pour le luminaire décrit par le fichier de distribution photométrique 483T8_S.ies est présentée ici.

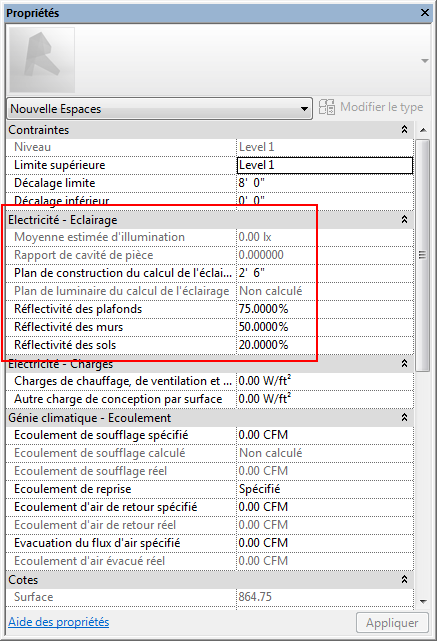

Les réflectivités des sols, des murs et des plafonds sont toutes des propriétés de l'occurrence de l'espace et le RCR est calculé comme décrit ci-dessus. Par interpolation, vous pouvez estimer le coefficient d'utilisation CU à environ 38, ce qui correspond à 0.382762, soit la valeur calculée par Revit par rapport au fichier de distribution photométrique.
Coefficients d'utilisation
Application de la formule Lumens sur plan de construction pour cet exemple : WL = 7560 * 0.71478 * 0.382762 = 2068.345 lm
La valeur de WL pour ce luminaire représente le nombre total de lumens pour l'espace. Pour ce luminaire de l'espace, le niveau de pied-bougie obtenu est déterminé à l'aide de la formule AEI : 2068.345 lm / 567.11 sf = 3.65 fc.
S'il existe plusieurs luminaires dans l'espace, le RCR est basé sur le luminaire situé le plus bas dans l'espace (ce qui est indiqué dans le paramètre Plan de luminaire du calcul de l'éclairage), le coefficient d'utilisation CU est calculé pour chaque occurrence de luminaire, et les lumens sur un plan de construction WL pour chaque luminaire sont additionnés, puis divisés par la surface de l'espace.
Par exemple, si un autre luminaire est ajouté à une élévation de 8' 0" (les indices inférieurs indiquent le numéro du luminaire) :
- RCH2 = 8' 0"- 3' 0" = 5' 0"
- RCR2 = 2.5 * 5 * 97.3333 / 567.11 = 2.145376
- RCR moyen = (2.145376 + 2.788989) / 2 = 2.467183
Pour le deuxième luminaire, le coefficient d'utilisation CU est calculé à l'aide du nouveau RCR :
- WL2 = 7560 * 0.71478 * 0.411155 = 2221.773 lm
Ainsi, le AEI total = (WL1 + WL2) / Surface = (2068.345 + 2221.773) / 567.11 = 7.56 fc
