Cet exercice va vous apprendre à utiliser le Centre de décision pour organiser et vérifier les données et les images de résultats critiques afin d'évaluer une conception.
1. Pour commencer, ouvrez le Centre de décision en cliquant sur l'icône de la barre Etude de conception.
2. Pour mettre à jour tous les éléments récapitulatifs, cliquez sur le Centre de décision avec le bouton droit de la souris et cliquez sur Tout mettre à jour .

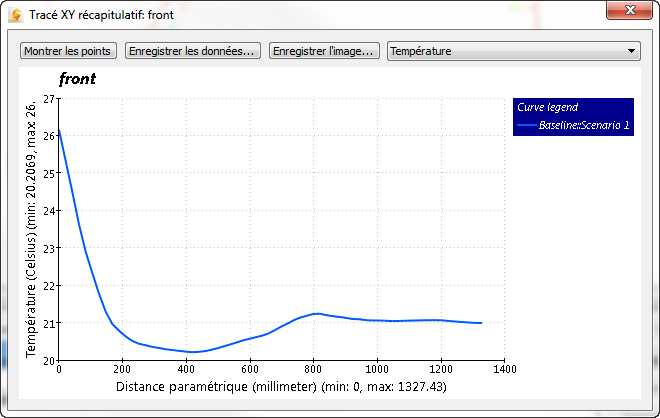

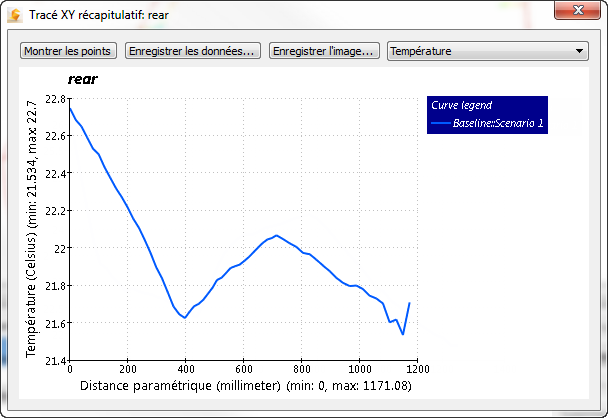

3. Pour effectuer le tracé de la température pour les occupants assis à l'avant et à l'arrière, cliquez sur chaque tracé XY dans le Centre de décision.
- La chaleur est environ de 6°C plus élevée pour les pieds de l'occupant assis à l'avant que pour le reste de son corps.
- La distribution de température pour l'occupant assis à l'arrière est moins uniforme que pour l'occupant assis à l'avant.
- La chaleur des pieds de l'occupant assis à l'arrière est d'environ 1 °C plus élevée que celle de son corps.
- La chaleur pour l'occupant assis à l'arrière est légèrement plus élevée que pour l'occupant assis à l'avant.
4. Fermez les deux tracés XY.
5. Cliquez avec le bouton gauche sur le point récapitulatif rear floor dans le Centre de décision.

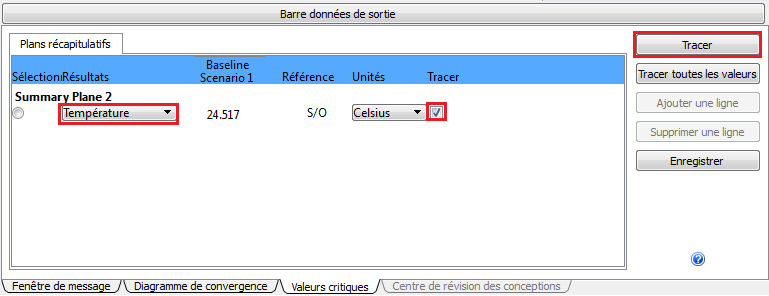

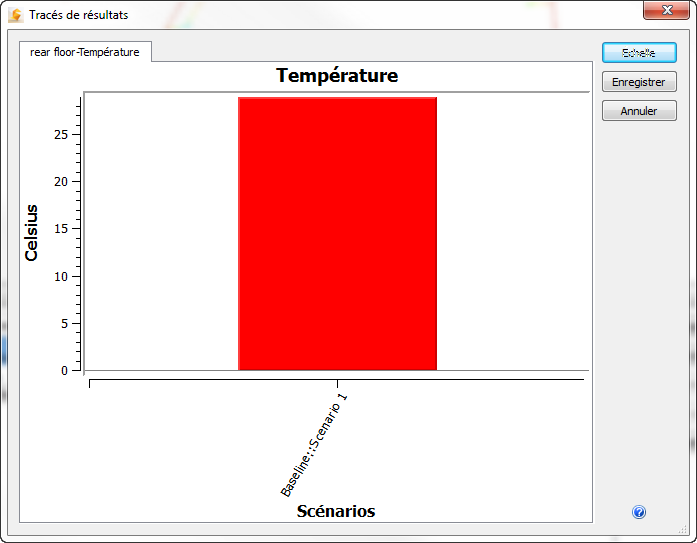

6. Dans l'onglet Valeurs critiques de la Barre données de sortie , sélectionnez Température statique. Cochez la case Tracer et cliquez sur le bouton Tracer :
7. Fermez la fenêtre de tracé en cliquant sur le bouton X dans le coin supérieur droit de la boîte de dialogue.
8. Pour montrer chaque image récapitulative, cliquez sur chaque entrée dans le Centre de révision des conceptions du Centre de décision.
9. Cliquez avec le bouton droit de la souris sur chaque image dans le Centre de décision et renommez les images comme indiqué :

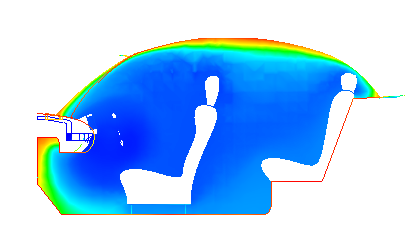

- Image1 --> « Cut through seats »
- Image 2 --> « Traces »

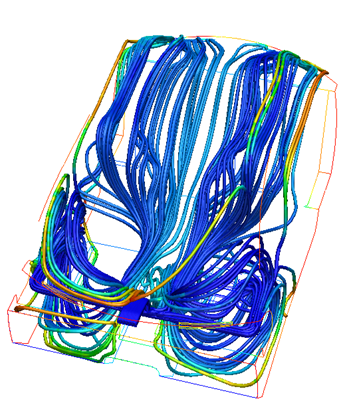

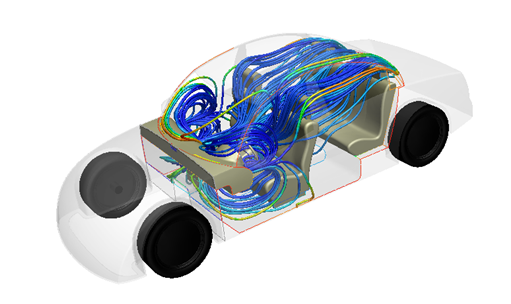

- Image 3 --> « Traces with car »
Conclusion
Les résultats indiquent une distribution de température inégale et une médiocre performance de la circulation de l'air vers le plancher. Nous allons analyser une configuration de conception modifiée pour tenter de résoudre ces problèmes.
Souvenez-vous, nous avons utilisé les images récapitulatives, les tracés XY récapitulatifs et plusieurs images de résultats supplémentaires pour arriver à cette décision.
