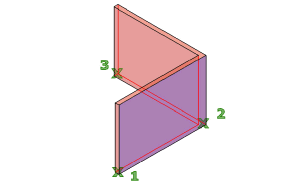

3D falszerű szilárdtestet hoz létre.
Állandó magasságú és szélességű egyenes- és görbült szakaszokból álló falakat hozhat létre.
A VLÁNCTEST paranccsal átalakíthat egy meglévő vonalat, 2D vonalláncot, ívet vagy kört egy négyszögletes profilú szilárdtestté. A vonallánc testnek lehetnek ívelt részei, de az alapértelmezés szerint a profilja mindig négyszögletes.
Úgy rajzolhat meg egy szilárdtestet a VLÁNCTEST paranccsal, mint ahogy egy vonalláncot. A PSOLWIDTH rendszerváltozó beállítja a szilárdtest alapértelmezett szélességét. A PSOLHEIGHT rendszerváltozó beállítja a szilárdtest alapértelmezett magasságát.
A következő promptok jelennek meg.
Kezdőpont
Megadja egy vonalláncalapú test szakaszának kezdőpontját.
Objektum
Megad egy szilárdtestté alakítandó objektumot. Az alábbiakat konvertálhatja:
- Vonal
- Ív
- 2D vonallánc
- Kör
Magasság
Meghatározza a sziládtest magasságát. Az alapértelmezett magasságérték a PSOLHEIGHT változóban van beállítva.
Szélesség
Meghatározza a szilárdtest szélességét. Az alapértelmezett szélesség a PSOLWIDTH változóban van beállítva.
Igazít
Balra, jobbra vagy középre igazítja a szilárdtest szélességét és magasságát, amikor a profilt a paranccsal definiálja. Az igazítás a profil első szakaszának kezdőirányán alapul.
Következő pont
Meghatározza a vonalláncalapú test következő pontját.
Ív
Egy ívszakaszt ad hozzá a szilárdtesthez. Az ív alapértelmezett kezdőiránya érintőleges az utoljára megrajzolt szakaszra. Az Irány opcióval egy ettől eltérő kezdőirányt adhat meg.
- Zár
-
Bezárja a szilárdtestet egy vonalívnek vagy ívszakasznak a szilárdtest kezdő és végpontja közötti létrehozásával.
- kezdő Irány
-
Meghatározza az ívszakaszt egy érintő kezdőirányának és egy végpontnak a megadásával.
- Vonal
-
Kilép az Ív párbeszédablakból, és egyenes szakaszokat rajzol.
- Második pont
-
Meghatározza egy három ponton átmenő ívszakasznak a második és utolsó pontját.
- Vissza
-
Eltávolítja a szilárdtesthez legutoljára hozzáadott ívszakaszt.
Zár
Létrehoz egy vonalat vagy ívszakaszt a szilárdtest kezdőpontjához utoljára megadott pontból, ezzel bezárja a vonalláncalapú testet. Legalább háűrom pontot meg kell adni ennek az opciónak a használatához.
Vissza
Eltávolítja a szilárdtesthez legutoljára hozzáadott szakaszt.
