A vonalláncok létrehozásához használtakkal megegyező lépéseket végrehajtva hozzon létre vonallánctest objektumot.

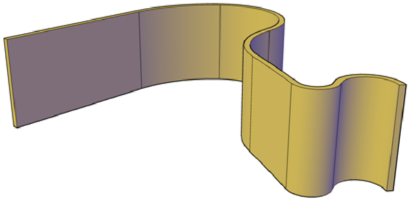

A VLÁNCTEST parancs a 3D falak gyors megrajzolását szolgálja. A vonallánctest tulajdonképpen egy kihúzott, vastagsággal rendelkező vonallánc. Igazság szerint a vonallánctestek rajzolása ugyanúgy történik, mint a vonalláncoké, használhatók egyenes és görbe szakaszok egyaránt. A kihúzott vonalláncokkal ellentétben – amelyek kihúzáskor elvesztik vastagság tulajdonságukat – a vonallánctestek megtartják vonalszakaszaik vastagságát.
Lehetősége van továbbá objektumokat (pl. vonalat, 2D vonalláncot, ívet és kört) vonallánctestté konvertálni.
A vonallánctestek söpört objektumként szerepelnek a Tulajdonságok palettán.Vonallánctest létrehozási beállításai
A következő paraméterek segítségével szabja meg a létrehozott vonallánctestek méretét és tájolását:
- Hozzon létre ívelt szakaszokat. Az Ív paraméter segítségével adjon görbe szakaszokat a vonallánctesthez. A görbe szakaszokat tartalmazó vonallánctestek profilja mindig merőleges az útvonalra.
- Hozzon létre vonallánctestet 2D objektumból. Az Objektum paraméter segítségével konvertáljon objektumot (például vonalláncot, kört, vonalat vagy ívet) vonallánctestté. A DELOBJ rendszerváltozó szabja meg, hogy a program automatikusan törölje-e az útvonalat (amely egy 2D objektum) vonallánctestek létrehozásakor.
- Az első és az utolsó pont közti hézag megszüntetése. A Bezárás paraméter segítségével hozzon létre összekapcsolási szakaszt.
- Adja meg a magasságot és a szélességet. Használja a VLÁNCTEST parancs Magasság és Szélesség paraméterét. A megadott értékeket a program a PSOLWIDTH és a PSOLHEIGHT rendszerváltozóban tárolja.
- Adja meg az objektum helyét a megadott pontokhoz képest. Az Igazítás paraméter segítségével helyezze a vonallánctest útvonalát a megadott pontoktól jobbra, balra, illetve középre.
