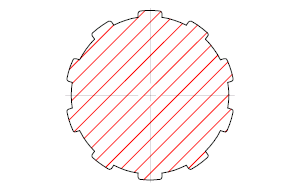

Zárt területet vagy kijelölt objektumokat sraffozási mintával, tömör kitöltéssel vagy színátmenettel tölt ki.
Ha a szalag aktív, a Sraffozás létrehozása környezetfüggő lap jelenik meg. Ha ki van kapcsolva a szalag, a Sraffozás és átmenet párbeszédpanel jelenik meg. Ha előnyben részesíti a Sraffozás és átmenet párbeszédpanel használatát, állítsa a HPDLGMODE rendszerváltozó értékét 1-re.
Ha a parancsprompthoz a -SRAFFOZ parancsot írja be, akkor opciók jelennek meg.
- A memória- és teljesítményproblémák megelőzése érdekében korlátozva van az egyetlen sraffozási műveletben létrejövő sraffozási vonalak maximális száma. Azonban a sraffozási vonalak maximális száma a HPMAXLINES rendszerváltozó módosításával megváltoztatható.
- A nem folytonos sraffozási vonalakkal rendelkező sraffozások teljesítményének megőrzése érdekében válasszon előre definiált sraffozási mintát egy nem folytonos vonaltípus betöltése és beállítása helyett. Az AutoCAD 2015 alapú termékektől kezdve a HPLINETYPE rendszerváltozó alapértelmezés szerint letiltja a nem folytonos vonaltípusok megjelenítését a sraffozásokban.
- Annak vezérléséhez, hogy a tárgyraszterek figyelmen kívül hagyják-e a sraffozás objektumokat, adjon hozzá vagy vonjon ki 1-et az OSOPTIONS rendszerváltozóból.
Számos módszer közül választhat a sraffozás határvonalainak megadásához.
- Adjon meg egy pontot egy objektumok által körbezárt területen.
- Jelöljön ki objektumokat, amelyek egy terület zárnak körbe.
- A -SRAFFOZ parancs Rajz opciójával adjon meg határpontokat.
- Vontasson egy sraffozási mintát egy zárt területre az eszközpalettáról vagy a DesignCenterből.
A következő promptok jelennek meg.
- Belső pont megadása
- Meghatároz egy határvonalat az egy megadott pont körül zárt területet alkotó objektumok alapján.
- Válasszon objektumokat:
- Határvonalat határoz meg azon kijelölt objektumok közül, amelyek zárt területet alkotnak.
- Határok eltávolítása
- (Csak akkor érhető el, amikor sraffozásokat ad hozzá a Sraffozás és átmenet párbeszédpanelből)
Eltávolítja a jelenleg aktív SRAFFOZ parancs során hozzáadott sraffozási mintákat. Kattintson az eltávolítani kívánt mintára.
- Határvonalak hozzáadása
- (Csak akkor érhető el, amikor sraffozásokat ad hozzá a Sraffozás és átmenet párbeszédpanelből)
Átvált a Határok eltávolítása módról, így ismét hozzáadhat sraffozási mintákat.
- Vissza
- Eltávolítja a jelenleg aktív SRAFFOZ paranccsal beillesztett utolsó sraffozási mintát.
- Beállítások
- Megnyitja a Sraffozás és átmenet párbeszédpanelt, ahol módosíthatja a beállításokat.
