Hozzon létre gyűrű formájú testet, amely a gumikerekek tömlőjére emlékeztet.

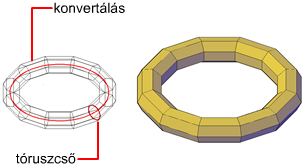

Egy hálótórusznak két sugárértéke van. Az egyik érték a tömlőszerű csövet határozza meg. A másik érték határozza meg az útvonalat, és ez egyenértékű a tórusz középpontja és a cső középvonala közti távolsággal. Alapértelmezés szerint a tórusz párhuzamos az aktuális FKR XY síkjával, és a sík felezi a testet.
A hálótóruszok metszhetik önmagukat. Az önmagát metsző hálótórusznak nincs középső furata, mert a cső sugara nagyobb, mint a tórusz sugara.
A Hálóprimitív beállításai párbeszédpanelen is beállíthatja a hálótóruszok felosztásainak alapértelmezett számát.
Hálóprimitív létrehozása után módosítható az objektum aktuális simasági szintje.
Tórusz létrehozási beállításai
A HÁLÓFEL parancs Tórusz paramétere többféle metódust is kínál a létrehozott hálótóruszok méretének és tájolásának meghatározásához.
- Adja meg a kerület vagy a sugár nagyságát és síkját. A 3P (három pont) paraméter segítségével adja meg a 3D térben tetszőlegesen elhelyezett hálótórusz méretét. A három pont egyúttal a kerület síkját is meghatározza. Ezzel a paraméterrel már létrehozásakor elforgathatja a hálótóruszt.
- Adja meg a kerületet vagy a sugarat. A 2P (kettő pont) paraméter segítségével adja meg a 3D térben tetszőlegesen elhelyezett hálótórusz méretét. A kerület síkját az első pont Z értéke határozza meg.
- Adja meg a két objektum érintőjének helyét. Az Éés (Érintő, Érintő, Sugár) paramétert használva adja meg a pontokat a két objektumon. A sugárirányú távolságtól függően az új tórusz a lehető legközelebb kerül a megadott érintési pontokhoz. Az érintési tulajdonságot körök, ívek, vonalak és egyes 3D objektumok esetében lehet megadni. A megadott érintési pontokat a program az aktuális FKR rendszerre vetíti. Az érintési tulajdonság megjelenítésére hatással van a simítottság aktuális szintje.
