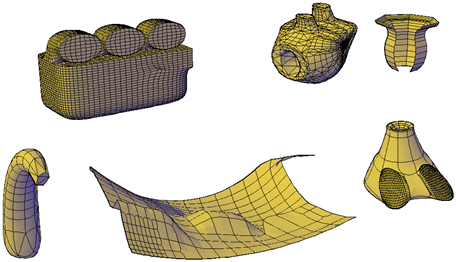

A háló vonalazása részletesebben biztosítja az objektumalakok modellezésének fejlett szolgáltatásait.
Az AutoCAD-alapú termékek 2010-es és újabb verzióitól kezdődően az alapértelmezett hálótípus simított, élesített, felosztott vagy finomított lehet. Bár továbbra is létrehozhat korábbi soklapháló- és poligonháló-típusokat, a megbízhatóbb eredmények érdekében érdemes ezeket új hálóobjektum-típusra konvertálni.
Háló létrehozásának módjai
A következő metódusokkal lehet hálót létrehozni:
- Hálóprimitívek létrehozása Hozzon létre szabványos alakzatot, például téglatestet, kúpot, hengert, gúlát, gömböt, éket vagy tóruszt (HÁLÓFEL).
- Háló létrehozása más objektumból Hozzon létre szabályos, tabulált, megforgatott vagy élfinomított háló objektumot, amelynek határvonalait más objektumokból vagy pontokból számítja ki a program interpolálással (SZABFEL, TABFEL, FORGFEL, ÉLFEL).
- Konvertálás más objektumtípusból Konvertáljon meglévő szilárdtest- vagy felületmodellt (amely akár összetett is lehet) háló objektummá (HÁLÓSIMÍT).
- Egyéni hálók létrehozása (korábbi) Nyitott végű hálók létrehozásához a 3DHÁLÓ segítségével hozzon létre poligonhálókat (amelyekhez rendszerint AutoLISP-parancsfájlok társulnak). A SOKLAP parancs segítségével hozzon létre több csomópontot tartalmazó hálót, amely csomópontokat az Ön által megadott koordináták definiálják. Bár továbbra is lehetősége van a korábbi verziókban használatos poligonhálók és soklaphálók létrehozására, a szerkesztési lehetőségek bővítése érdekében érdemes a fejlettebb hálóobjektum-típusra konvertálni azokat.
Információk a vonalazásról
A vonalazás olyan síkbeli alakzatok gyűjteménye, amelyek lefedik a háló objektumot. A vonalazási felosztás – amely a ki nem jelölt háló objektumokon látható – jelzi a szerkeszthető hálólapok éleit. (Ezen felosztások kizárólag a VSEDGES = 1 beállítás esetén jeleníthetők meg a Takartvonalas, illetve a Látványtervi látványstílusban.)

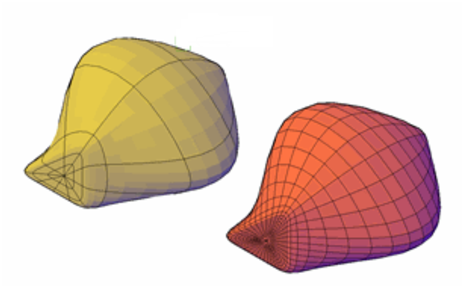

Háló objektumok simítása és finomításakor megnöveli a vonalazás sűrűségét (a felosztások számát)

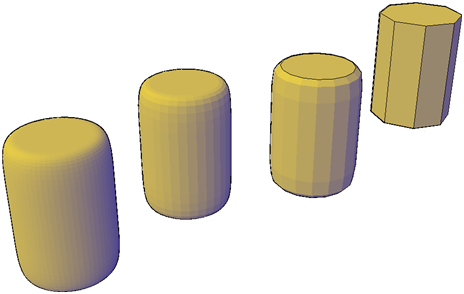

- Simítás. Közelíti a hálófelület alakját a lekerekített formához. A kijelölt objektumok hálósimítottsági szintje növelhető fokozatosan, vagy a simasági szint megváltoztatásával a Tulajdonságok ablakban. A 0 (nulla) simítottsági szint a legkisebb simítást alkalmazza a háló objektumra. A 4. szintű simítottság magas fokú simaságot jelöl.
- Finomítás. Megnégyszerezi a felosztások számát a kijelölt háló objektumban, illetve a kijelölt alobjektumban (például lapon). A finomítás egyúttal a simítottság aktuális szintjét is 0 értékre állítja, így az objektum nem élesíthető tovább. Mivel a finomítás igen jelentősen megnöveli a háló adatsűrűségét, érdemes lehet ezt a lehetőséget csak bizonyos részterületekre korlátozni, ahol tényleg szükséges a nagyobb felbontású módosítás. A finomítás egyben azt is lehetővé teszi, hogy a kisebb részelemeken végrehajtott módosítások kevésbé befolyásolják a modell általános alakját.
Bár a nagyfinomságú háló részletesebb módosításokat tesz lehetővé, ugyanakkor okozhatja a program teljesítménycsökkenését. A maximális simasági, lap- és hálószintek révén elkerülhető az olyan túlzott adatsűrűségű hálók létrehozása, amelyek már nem módosíthatók hatékonyan (használja a SMOOTHMESHMAXLEV és a SMOOTHMESHGRID változót).
Hálótulajdonságok megadása a létrehozás előtt és után
A háló objektumok létrehozása előtt és után egyaránt lehetősége van megadni a különféle hálótulajdonságokat vezérlő alapértékeket.
- Hálóprimitív beállításai párbeszédpanel. Megadja a vonalazás méretenkénti sűrűségét (a részfelosztások számát) minden egyes Ön által létrehozott hálóobjektum-típusra vonatkozóan.
- Hálóvonalazási beállítások párbeszédpanel. Megadja a hálóvá konvertált 3D szilárdtest és felület objektumokra vonatkozó alapértelmezett beállításokat. A beállítások szabják meg a simítottság szintjét, valamint hogy mennyire pontosan illeszkednek a lapok az objektum valódi alakjához. Az alapértelmezett beállításokban azt is megadhatja, hogy az objektumkonverziók esetében a Hálóprimitív beállításai párbeszédpanel beállításait részesítse előnyben a program.
- Tulajdonságok ablak. Létrehozásukat követően módosítja a háló objektum és az alobjektumainak tulajdonságait. Módosíthatja a kiválasztott háló objektumok simítottsági szintjét. Lapok és élek esetén élesítést alkalmazhat vagy távolíthat el, és módosíthatja az élmegtartás szintjét.
- Simítottság szintje Alapértelmezés szerint a létrehozott hálóprimitív objektumoknak nincs simítottsága. Ezt az alapértelmezett beállítást a HÁLÓFEL parancs Beállítások paramétere segítségével módosíthatja. A módosított simítottsági értéket csak az aktuális rajzolási munkamenet során őrzi meg a program.
