Megméri a kiválasztott objektumok vagy pontsorozatok távolságát, sugarát, szögét, területét és térfogatát.
A GEOMMÉR parancs számos, az alábbi parancsokéval azonos számítást végez:
- TERÜLET
- TÁVS
- FIZJELL
Az információ a parancspromptban és a dinamikus eszköztippben jelenik meg az aktuális mértékegység formátumában.
A következő promptok jelennek meg.
Távolság
Felméri a távolságot a megadott pontok között az X, Y és Z összetevő-távolságokkal és a felhasználói koordináta-rendszerhez viszonyított szöggel együtt.
- Több pont
-
Megjeleníti az egymást követő pontok távolságának összegét.
Ha beírja az Ív, Hosszúság vagy Vissza lehetőséget, megjelennek a vonallánc létrehozásakor megjelenő beállításokhoz hasonló lehetőségek.
Sugár
Megméri egy megadott ív, kör vagy vonalláncív sugarát és átmérőjét.
Bezárt szög
Megméri a kijelölt ívhez, körhöz, vonalláncszakaszokhoz vagy vonalobjektumokhoz társított szöget.
- Ív
-
Megméri egy ív két végpontja által bezárt szöget, az ív középpontját használva csúcspontként.
- Kör
-
Megméri az eredetileg a kör kijelöléséhez megjelölt pont és egy második pont által bezárt szöget, csúcspontként a kör középpontját használva.
- Vonal
-
Méri két kijelölt vonal közti éles szöget. A vonalaknak nem kell metszeniük egymást.
- Adja meg a csúcsot
-
Két pont megadásával és egy pont töréspontként való megadásával megméri a bezárt éles szöget.
Terület
Objektum vagy definiált terület területét és kerületét méri meg.

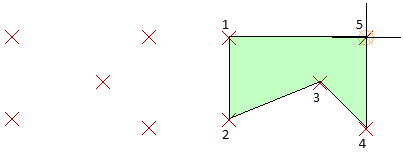

- Sarokpontok megadása
-
Kiszámítja a megadott pontok által definiált területet és kerületet.
Ha beírja az Ív, Hosszúság vagy Vissza lehetőséget, megjelennek a vonallánc létrehozásakor megjelenő beállításokhoz hasonló lehetőségek.

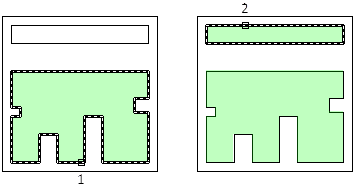

- területet Hozzáad
-
Bekapcsolja az összeadó üzemmódot, és területek megadásakor futó összest jelenít meg.

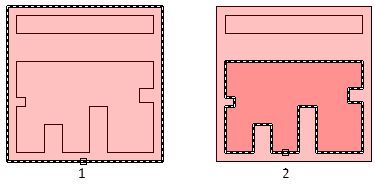

- területet kiVon
-
Az összegzett területből kivon egy megadott területet.
Térfogat
Objektum vagy a megadott terület térfogatát számítja ki.
- Objektum
-
Objektum vagy a megadott terület térfogatát számítja ki.
3D szilárdtestek és 2D objektumok választhatók ki. Ha 2D objektumot választ ki, meg kell adnia annak magasságát.
Ha egy objektumot pontok megadásával határoz meg, akkor legalább három pontot kell megadnia egy poligon meghatározásához. Az összesnek az FKR XY síkjával párhuzamos síkban kell feküdnie. Ha nem zárja be a poligont, a program úgy számítja ki a területet, mintha vonal lenne az elsőként és utolsóként megadott pont között.
Ha beírja az Ív, Hosszúság vagy Vissza lehetőséget, megjelennek a vonallánc létrehozásakor megjelenő beállításokhoz hasonló lehetőségek.
- Térfogat hozzáadása
-
Bekapcsolja az összeadó üzemmódot, és a területek megadásakor futó összes térfogatot jeleníti meg.
- Térfogat kivonása
-
Bekapcsolja a kivonó üzemmódot, és egy megadott térfogatot kivon az összegzett térfogatból.
Vonalláncok beállításai
Megadhat a vonalláncok létrehozásánál használt beállításokhoz hasonló elemeket a Távolság, a Terület és a Térfogat lehetőségek használatakor.
- Ív
-
Ívszakaszokat ad a teljes hosszúsághoz.
- Ív végpontja
-
Kiegészíti az ívszakaszt, amely érinti az előző szakaszt.
- Bezárt szög
-
Megadja az ívszakasznak a kiindulási ponttól számított bezárt szögét.
Pozitív számérték megadása az óra járásával ellentétes irányú ívszakaszokat hoz létre. Negatív számérték megadása az óra járásával megegyező irányú ívszakaszokat hoz létre.
- Ív végpontja
- Sugár
-
Megadja az ívszakasz sugarát.
- Középpont
-
Meghatározza az ívszakasz középpontját.
- Ív végpontja
- Bezárt szög
- Hosszúság
-
Az ívszakasz húrhosszát határozza meg. Ha a megelőző szegmens egy ív, az alkalmazás az új ívet az előző ívhez érintőlegesen rajzolja meg.
- Bezárás
-
Ívszakaszt rajzol az utoljára megadott ponttól a kezdőpontig, egy zárt vonalláncot hozva létre. Legalább két pontot meg kell adni ennek az opciónak a használatához.
- kezdő Irány
-
Megadja a kezdő irányt az ívszakasz részére.
- Ív végpontja
- Sugár
-
Megadja az ívszakasz sugarát.
- Ív végpontja
- Bezárt szög
- Második pont
-
Meghatározza egy három ponton átmenő ívnek a második és utolsó pontját.
- Ív végpontja
- Hosszúság
-
Az előző szakaszéval megegyező szögben megadott hosszúsággal vonalszakaszt rajzol. Ha a megelőző szegmens ív, a program az új vonalszakaszt az előző ívre érintőlegesen rajzolja meg.
- Vissza
-
Eltávolítja a vonallánchoz legutoljára hozzáadott ívszakaszt.
- Bezárás
-
Ívszakaszt rajzol az utoljára megadott ponttól a kezdőpontig, egy zárt vonalláncot hozva létre. Legalább két pontot meg kell adni ennek az opciónak a használatához.
