Keresztmetszet létrehozása

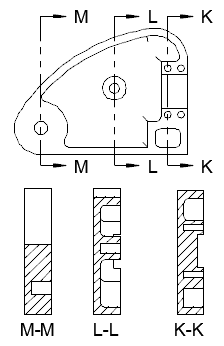

A keresztmetszet úgy jön létre, hogy a program elszeli a metszeni kívánt objektum teljes hosszát.

  1. Kattintson az Elrendezés lapNézet létrehozása panelMetszet legördülő lista Teljes lehetőségre.
  2. Kattintson a szülő nézetként használni kívánt nézetre. Az indító iránymutató nyíl megjelenik a mutatónál.
  3. Kattintson a kívánt helyre a rajzterületen, hogy kijelölje a metszetvonal kezdőpontját. A befejező iránymutató nyíl megjelenik a mutatónál.
  4. Kattintson a kívánt helyre a rajzterületen, hogy kijelölje a metszetvonal végpontját. A metszeti nézet előnézete jelenik meg a mutatónál.
  5. Mozgassa az előnézetet a kívánt helyre, és kattintson a nézet elhelyezéséhez.
    Tipp: Az előnézet mozgásiránya a metszetvonalra merőlegesen kényszerezett. A kényszer felfüggesztéséhez nyomja le a SHIFT billentyűt. A kényszer visszaállításához nyomja le újra a SHIFT billentyűt.
  6. Kattintson a Metszeti nézet létrehozása lap Módszer panel Mélység legördülő menüSzel elemre.
    Megjegyzés: Ha a vágósík mögötti részhez szeretne geometriát hozzáadni, válassza a Távolság lehetőséget, és adja meg a hozzáadandó részletek mélységét.
  7. Kattintson a Metszeti nézet létrehozása lapLétrehozás panelOK elemre.
