LEKEREKÍT (parancs)

Lekerekíti az objektumok éleit.

Keres

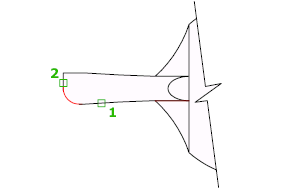

A példában egy olyan ívet hozunk létre, amely mindkét kiválasztott vonalat érinti. A vonalakat az ív végpontjainál lemetsszük. Hegyes sarok létrehozásához a sugár értékéül 0-t adhat meg.

Lekerekíthet ívet, kört, ellipszist, elliptikus ívet, vonalat, vonalláncot, sugarat, spline-t és xvonalat.

3D szilárdtestek és felületek is lekerekíthetők. Ha a lekerekítéshez háló objektumot választ ki, akkor dönthet úgy, hogy a hálót szilárdtestté vagy felületté alakítja és folytatja a műveletet. (az AutoCAD LT programban nem érhető el.)

A következő promptok jelennek meg.

Első objektum

Kiválasztja az elsőt a 2D lekerekítéshez szükséges két objektum közül.

Ha 3D modellel dolgozik, kiválaszthatja a 3D szilárdtest objektum másolni kívánt élét. (az AutoCAD LT programban nem érhető el.)

Második objektum vagy Shift+kiválasztás sarokpont készítéséhez

Használjon objektumkiválasztó eljárást, vagy tartsa lenyomva a Shift billentyűt, és válasszon ki objektumot egy éles sarok kiválasztásához

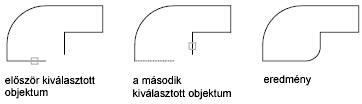

Ha vonalakat, íveket vagy vonalláncokat ad meg, azok hossza igazodik a lekerekítési ívhez. A Shift billentyű lenyomva tartása az objektumok kiválasztása közben az aktuális lekerekítési sugár értékét 0-val írja felül.

Ha a kiválasztott objektumok egy 2D vonallánc egyenes vonalszegmensei, akkor azok lehetnek szomszédosak vagy egy másik szegmenssel elválasztottak. Ha ezeket másik vonallánc szakasz választja el, akkor a LEKEREKÍT parancs törli az elválasztó szakaszt, és a lekerekítéssel helyettesíti be.

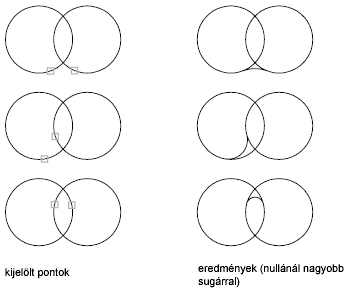

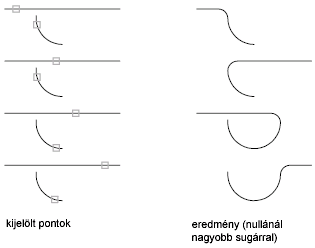

Ívek és körök között egynél több lekerekítés is létezhet. Válassza ki az objektumokat a lekerekítés kívánt végpontjainak közelében.

A LEKEREKÍT nem metsz el köröket; a lekerekítés ívei simán kapcsolódnak a körhöz.

Háromdimenziós szilárdtestek kiválasztásakor több él kiválasztása is lehetséges, de az éleket egyesével kell kiválasztani. (az AutoCAD LT programban nem érhető el.)

VIssza

Visszavonja a parancs előző műveletét.

Vonallánc

Lekerekítési íveket illeszt a 2D vonalláncok minden olyan csúcsához, ahol két vonalszakasz találkozik.

Megjegyzés: Egy nyílt vonallánc végpontjait is lekerekítheti, ha kijelöli a vonalláncszakaszt a lehetőség megadása előtt.

Válasszon ki 2D vonalláncot

Ha egy ívszakasz elválaszt két vonalszakaszt, amelyek az ívszakaszhoz konvergálnak, akkor a LEKEREKÍT eltávolítja az ívszakaszt, és a lekerekítés ívével helyettesíti.

Sugár

A lekerekítési ív sugarát határozza meg.

A megadott érték lesz a következő LEKEREKÍT parancs aktuális sugara. Az érték módosítása a létező lekerekítési ívekre nincs hatással.

metsZés

Azt szabályozza, hogy a LEKEREKÍT parancs elmetssze-e a kiválasztott éleket a lekerekítés ívének végpontjainál.

töBbszörös

Egynél több objektumhalmaz éleit kerekíti le.

Él

(az AutoCAD LT programban nem érhető el.)

Egyetlen élt választ ki. Az élek kiválasztását addig folytathatja, míg az Enter billentyűt meg nem nyomja.

Ha három vagy több élt választ ki, amelyek egy csomóponthoz konvergálnak egy doboz sarkát létrehozva, akkor a LEKEREKÍT parancs egy csúcspontsimítást számít ki, amely egy gömb része, ha a három ráeső lekerekítésnek azonos a sugara.

Lánc

A különálló élek kiválasztása helyetti egymást követő érintő élek kiválasztását lánc kiválasztásának nevezik.

• Éllánc. Egyetlen él kiválasztásakor a program az összes érintő élt is kiválasztja. Például, ha egy 3D téglatest tetején lévő élt választ ki, akkor a LEKEREKÍT parancs kiválasztja a tetőlap több érintő élét is.

• Él. Az egyetlen élt kiválasztó módba kapcsol.

Hurok

Élek hurkát határozza meg egy szilárdtest felületén. Minden él esetében két lehetséges hurok érhető el. Hurokél kiválasztása után a rendszer bekéri az aktuális kiválasztás elfogadását vagy a következő hurok kiválasztását.

Sugár

A lekerekítési ív sugarát határozza meg.
