A lekerekítés két objektumot köt össze egy ívvel úgy, hogy az ív érintőleges az objektumokkal, és megadott sugárral rendelkezik.
Külső és belső lekerekítés létrehozására is használhatja a LEKEREKÍT parancsot.
Lekerekítheti a következő objektumokat:
- Ívek
- Körök
- Ellipszisek és elliptikus ívek
- Vonalak
- Vonalláncok
- Sugarak
- Spline-görbék
- Szvonalak
- 3D szilárdtestek (az AutoCAD LT programban nem érhető el)
A LEKEREKÍT parancs használható egy vonalláncon az összes sarok lekerekítésére egyetlen parancs használatával. Ezenkívül, ha egynél több objektumhalmazon kíván lekerekítést végrehajtani, használja a Többszörös lehetőséget.
Ha a lekerekített objektumok ugyanazon a fólián találhatók, akkor a lekerekítési görbe is arra fóliára kerül. Ellenkező esetben a program a lekerekítési ívet az aktuális fólián hozza létre. A fólia hatással van az objektum tulajdonságaira, így a színre és a vonaltípusra is.
Ív helyett a SIMÍT paranccsal is létrehozhat egy spline-görbét, amely két vonalat vagy ívet köt össze, és érinti őket.
Lekerekített objektumok hosszabbítása és elmetszése
A Metszés opciót annak megadására használhatja, hogy a kiválasztott objektumok el legyenek-e metszve, illetve meg legyenek-e hosszabbítva a létrejövő ív végpontjaiig, vagy pedig maradjanak változatlanul.
A lekerekítés helyének megadása

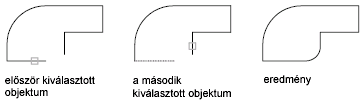

A megadott elhelyezkedéstől függően akár többféle lekerekítés is végrehajtható a kiválasztott objektumok között. Hasonlítsa össze a kiválasztott pontokat és az eredményül kapott lekerekítéseket az ábrákon.
Vonal- és vonallánc-szakaszok kombinációinak lekerekítése
Vonalak vonallánccal történő lekerekítésekor minden vonalnak vagy meghosszabbításának legalább egy vonallánc-szakaszt metszenie kell. Ha a Metszés opció bekapcsolt állapotban van, a lekerekített objektumok és a lekerekítési ív egyetlen új vonalláncként jön létre.
Egy nyílt vonallánc végpontjait is lekerekítheti, ha kijelöli a vonalláncszakaszt a Vonallánc lehetőség megadása előtt. Ez a művelet zárt vonalláncot hoz létre.
Teljes vonallánc lekerekítése
Lehetőség van teljes vonalláncok lekerekítésére, illetve az adott vonalláncban lévő valamennyi lekerekítés eltávolítására.

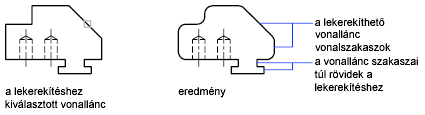

Ha 0-nál nagyobb lekerekítési sugarat állít be, a LEKEREKÍT parancs egy lekerekítési ívet illeszt a vonallánc minden olyan szakaszának csúcspontjába, amely elég hosszú a lekerekítés befogadásához.

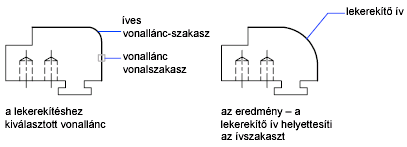

Ha egy vonallánc két egyenes szakaszát ívszakasszal választja el, a LEKEREKÍT parancs eltávolítja az ívszakaszt, és az aktuális lekerekítéssugár új ívszakaszával cseréli le.
Ha a lekerekítési sugár értékét 0-ra állítja, a program nem helyez el lekerekítési íveket. Ha két vonalláncszakaszt egy íves szakasz választ el egymástól, a LEKEREKÍT parancs eltávolítja azt az ívet, és meghosszabbítja a vonalszakaszokat, amíg azok nem metszik egymást.
Párhuzamos vonalak lekerekítése
Párhuzamos vonalak, szerkesztővonalak és sugarak is lekerekíthetők. Az aktuális lekerekítés sugara átmeneileg olyan értéket vesz fel, amellyel olyan ív jön létre, amelyik érinti mindkét objektumot, és mindkét objektum közös síkjában helyezkedik el.

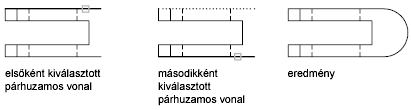

Az elsőként kiválasztott objektum vonal vagy sugár kell legyen, a második azonban vonal, szerkesztővonal és sugár is lehet. A lekerekítési ív az ábrán látható módon köti össze az egyeneseket.
