Egy rajzon minden fényforrásnak vannak általános és konkrét tulajdonságai, amelyek a fényforrás elhelyezése után megváltoztathatók.
Általános tulajdonságok
Amikor egy fény ki van jelölve, a Tulajdonságellenőrzőban módosíthatók a tulajdonságai.
A következő tulajdonságok minden fényforrás esetében megvannak:
- Név. A fényhez hozzárendelt név megadása.
- Típus. Meghatározza a fény típusát: pontfény, reflektor, távoli fény vagy háló.
- Be/Ki állapot. A fény be- vagy kikapcsolása.
- Árnyékok. Azt szabályozza, hogy a fény vessen-e árnyékot. A megjelenítéshez az árnyékoknak bekapcsolva kell lenniük az adott nézetablakra alkalmazott látványstílusban. Kapcsolja ki az árnyékokat a teljesítmény fokozásához.
- Intenzitás tényező. Megad egy szorzót, amely a fényességet szabályozza. Az intenzitás nincs kapcsolatban a gyengüléssel.
- Szűrőszín. Megadja a kibocsátott fény színét.
- Jel nyomtatása. Lehetővé teszi a rajz fény jelekkel történő kinyomtatását.
Fotometrikus tulajdonságok
A fotometrikus megvilágítás további olyan tulajdonságok elérését teszi lehetővé, amelyekkel az általánostól eltérő megvilágítás hozható létre. A következő tulajdonságok a Fotometriai tulajdonságok panelen érhetők el:
- Fényforrás erőssége. A fényforrás saját fényességének megadása. A fényforrás fényerősségét, fluxusát vagy megvilágítását adja meg.
- Eredő fényerősség. A fény végső fényességét adja meg. (A fényforrás erősségének és az intenzitás tényezőnek a szorzata. Írásvédett.)
- Fényforrás színe. A fény saját színének megadása Kelvin hőfokban vagy általános mértékegységben kifejezve.
- Eredő szín. A fény végső színét adja meg. Ezt a fényforrás színének és a szűrő színének kombinációja határozza meg. (A fényforrás és a szűrő színének szorzata. Írásvédett.)
Ha a fotometrikus fény Típus tulajdonságának Háló értékét választja, további tulajdonságok jelennek meg a Fény kategória Fotometriai háló és hálóeltolások paneljén.
- Hálófájl. A fény fényerősségi eloszlását leíró adatfájl megadása.
- Háló előnézete. Goniometrikus adatok síkbeli metszetének megjelenítése.
- X elforgatás. A háló optikai X tengely körüli elforgatott eltolását adja meg.
- Y elforgatás. A háló optikai Y tengely körüli elforgatott eltolását adja meg.
- Z elforgatás. A háló optikai Z tengely körüli elforgatott eltolását adja meg.
Reflektortulajdonságok: állandó és teljes megvilágítás
Ha a reflektor fénye egy felületre esik, a maximálisan megvilágított területet egy kisebb intenzitású terület veszi körül.
- Állandó megvilágítás kúpszöge. Meghatározza a fénysugár legfényesebb részének terjedelmét. Másik elnevezése fénysugár nyílásszöge.
- Teljes megvilágítás kúpszöge. Meghatározza a fény teljes kúpját. Másik elnevezése a mezőszög.
- Fényerő-csökkenési terület. Az állandó és a teljes megvilágítási szög közötti területből áll.

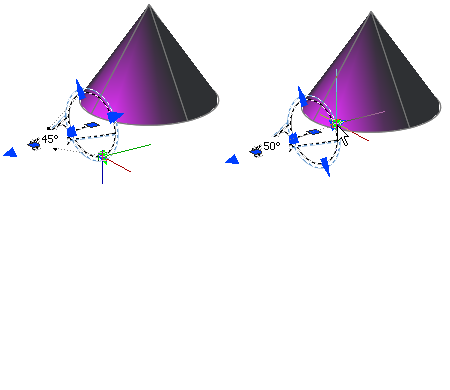

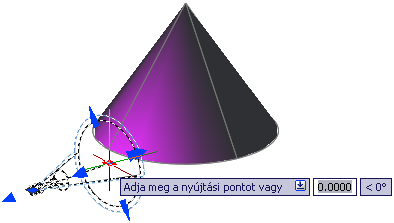

Minél nagyobb az állandó és a teljes megvilágítási szög közötti különbség, annál lágyabb a fénysugár. Ha az állandó és a teljes megvilágítási szög majdnem egyenlő, a fénysugár pereme éles. Mindkét szög 0 és 160 fok közötti értékeket vehet fel. Ezek az értékek közvetlenül, az Állandó megvilágítás és Teljes megvilágítás fogókkal állíthatók be.
Pontszerű fényforrások és reflektorok gyengülési sebessége
A gyengülés azt szabályozza, hogy a távolság növekedésével hogyan csökkenjen a fényerő. Minél távolabb van egy objektumtól a fény, annál sötétebb a megjelenő objektum. Nem adható meg gyengülés, inverz lineáris vagy inverz négyzetes érték. A gyengülés nem aktív fotometrikus fények esetén.
- semmi. Nincs gyengülés meghatározva. A pontszerű fényforrástól távol található objektumok ugyanolyan fényesek, mint a közeliek.
- Inverz lineáris. Úgy állítja be a gyengülést, hogy a fénytől való lineáris távolság inverze legyen. Például 2 egységnyi távolságra a fény fele olyan erős, mint a pontszerű fényforrásnál, 4 egységnyi távolságra a fény erőssége negyedakkora. Az inverz lineáris gyengülés alapértelmezés szerinti értéke a maximális intenzitás fele.
- Inverz négyzetes. Úgy állítja be a gyengülést, hogy a fénytől való távolság négyzetének inverze legyen. Például, 2 egységnyi távolságra a fény negyed olyan erős, mint a pontszerű fényforrásnál, 4 egységnyi távolságra a fény erőssége tizenhatod olyan erős.
A fény kiindulási és végpontja a határértékekkel is meghatározható. A határértékek vágási síkokként működnek, és azt szabályozzák, hogy hol megy végbe a fény első kibocsátása, és hol áll meg. A határértékek használata fokozza a teljesítményt, mert a programnak nem kell kiszámítania azokat a fényszinteket, ahol a fény már gyakorlatilag láthatatlan.
Geometriatulajdonságok
A Geometriatulajdonságok szabályozzák a fényforrás helyét és célpontját. Ha a fény célpontfény, reflektor vagy hálófény, további célponttulajdonságok érhetők el. Egy fény Célpont tulajdonsága ki- és bekapcsolható.
