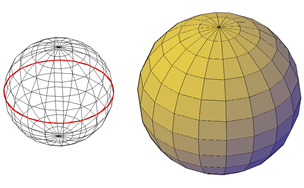

Hozzon létre hálógömböt a lehetséges módszerek valamelyikével.
Ha a középpontból indul ki, a hálógömb központi tengelye párhuzamos az aktuális felhasználói koordináta-rendszer (FKR) Z tengelyével.
A Hálóprimitívek beállításai párbeszédpanelen beállíthatja a hálógömbök felosztásainak alapértelmezett számát.
Hálóprimitív létrehozása után módosítható az objektum aktuális simasági szintje.
Hálógömb létrehozási beállításai
A HÁLÓFEL parancs Gömb opciója különböző módszereket kínál a létrehozott hálógömbök méretének meghatározására.
- Határozzon meg három pontot a kerület méretének és síkjának megadásához. A 3P (három pont) paraméter segítségével adja meg a 3D térben tetszőlegesen elhelyezett gömb méretét. A három pont egyúttal a kerület síkját is meghatározza.
- Határozzon meg két pontot az átmérő vagy a sugár megadásához.A 2P (kettő pont) paraméter segítségével adja meg a 3D térben tetszőlegesen elhelyezett gömb méretét. A kerület síkja párhuzamos az FKR XY síkjára, és a Z értéket az első pont Z értéke határozza meg.
- Adja meg a két objektum érintőjének helyét. Az Éés (Érintő, Érintő, Sugár) paramétert használva adja meg a pontokat a két objektumon. A sugárirányú távolságtól függően az új gömb a lehető legközelebb kerül a megadott érintési pontokhoz. Az érintési tulajdonságot körök, ívek, vonalak és egyes 3D objektumok esetében lehet megadni. A megadott érintési pontokat a program az aktuális FKR rendszerre vetíti. Az érintési tulajdonság megjelenítésére hatással van a simítottság aktuális szintje.
