KONVTESTTÉ (parancs)

3D hálót és vastagsággal rendelkező vonalláncot és kört 3D szilárdtestté alakít.

Keres

Használja ki a 3D szilárdtestekre vonatkozó szilárdtest-modellezés előnyeit. Amikor hálót alakít át, megadhatja, hogy az átalakított objektumok simítottak vagy lapkákra osztottak legyenek-e, és hogy a lapok egyesítésre kerüljenek-e.

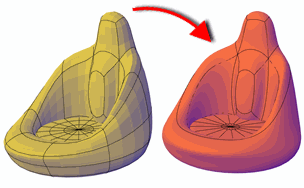

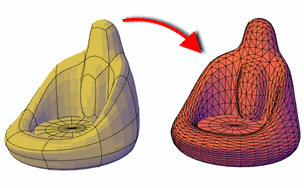

Az eredményül kapott 3D szilárdtest simítottságát és lapjainak számát a SMOOTHMESHCONVERT rendszerváltozó vezérli. Míg az előbbi példa olyan átalakítást szemléltet, amelynek eredménye egy simított, optimalizált 3D szilárdtest, a következő példában az eredmény egy olyan lapkákra osztott 3D szilárdtest, amelynek lapjai nincsenek egyesítve, illetve optimalizálva.

A következő táblázat felsorolja a szilárdtest objektummá átalakítható objektumokat, és megemlít az átalakításra vonatkozó néhány korlátozást is.

3D szilárdtestté átalakítható objektumok

OBjektum	Szükséges tulajdonságok
Háló	Úgy zár körbe egy térrészt, hogy élei között nincs hézag (vízhatlanul)
Vonallánc	Zárt, azonos szélességű, vastagsággal
Vonallánc	Zárt, nulla szélességű, vastagsággal
Felület	Úgy zár körbe egy térrészt, hogy élei között nincs hézag (például egy megforgatott felület, amelynek mindkét végét lezárták, vagy olyan zárt háló objektumok, amelyek felületté lettek alakítva). Ha a felület vízhatlan területet zár körül, akkor a FELÜLETSZOBRÁSZ paranccsal is szilárdtestté is konvertálhatja.

A szilárdtest objektummá történő átalakításra vonatkozó korlátozások

OBjektum	Leírás
Vonallánc	Nem tartalmazhat nulla szélességű csúcspontot.
Vonallánc	Nem tartalmazhat változó szélességű szakaszokat.
Zárt felületnek tűnő különálló objektumok	Nem lehet egymáshoz csatlakozó élekkel bíró síkbeli felület, sem pedig egy hat lemezzé szétvetett 3D szilárdtest téglatest. Ezek a különálló objektumok a KONVTESTTÉ paranccsal nem alakíthatók vissza szilárdtestté.
Egymáshoz csatlakozó élekkel bíró síkbeli felületek	Különálló objektumok csak akkor konvertálhatók, ha hézag nélkül fognak körbe egy térrészt. Ha a felület vízhatlan területet zár körül, akkor a FELÜLETSZOBRÁSZ paranccsal szilárdtestté konvertálhatja.
Szétvetett 3D szilárdtest	A KONVTESTTÉ paranccsal nem lehet különálló objektumokat (ebben az esetben lemezeket) konvertálni. A FELÜLETSZOBRÁSZ paranccsal azonban szilárdtestté konvertálhatók.

A konvertálandó objektumokat a parancs elindítása előtt is kiválaszthatja.

A DELOBJ rendszerváltozó vezérli azt, hogy a 3D objektumok létrehozásához használt geometria automatikusan kitörlődjön-e, amikor az új objektum létrejött, vagy a program rákérdezzen-e az objektumok törlésére.

A következő promptok jelennek meg.

Válasszon objektumokat:

Egy vagy több, 3D szilárdtest objektummá átalakítandó objektumot ad meg. Vastagsággal rendelkező objektumok és háló objektumok is kiválaszthatók.

Ha a kiválasztási halmaz egy vagy több objektuma nem megfelelő a parancshoz, akkor egy prompt újra felkéri az objektumok kiválasztására.
