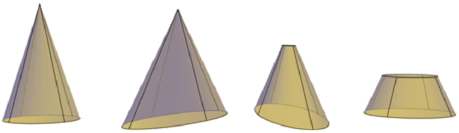

Hozzon létre kör vagy ellipszis alapú kúpot vagy csonkakúpot.
Alapértelmezés szerint a kúp alapja az aktuális FKR XY síkján fekszik. A kúp magassága párhuzamos a Z tengellyel.
Kúp létrehozási beállításai
A következő beállítások segítségével szabhatja meg a létrehozott kúpok méretét és tájolását:
- Adja meg a magasságot és a tájolást. Használja a KÚP parancs Tengelyvégpont paraméterét. A Felső sugár paraméter segítségével adja meg a tengelyen a kúp csúcspontját, illetve a felső alap középpontját. A tengely végpontja bárhol lehet a 3 dimenziós térben.
- Hozzon létre csonkakúpot. Használja a KÚP parancs Felső sugár paraméterét olyan csonkakúp létrehozásához, amely elliptikus vagy sík laphoz szűkül.
A Csonkagúla eszköz az eszközpaletta Modellezés lapjáról is elérhető. A kúp csúcsát fogókkal is módosíthatja és síklappá alakíthatja.
- Adja meg a kerületet és az alap síkját. A KÚP parancs 3P (három pont) paramétere meghatározza a kúp alapjának méretét és síkját a 3D tér tetszőleges helyén.
- Adja meg a kúp szűkítési szögét. Adott szöggel meghatározható alkotójú kúp test létrehozásához rajzoljon egy 2D kört. Ezt követően a KIHÚZ paranccsal és a Szűkítési szög paraméterrel határozza meg a kör szűkítését a Z tengely mentén. Ez a módszer azonban kihúzott testet, és nem igazi kúpos primitív testet hoz létre.
