A méretek lehetnek asszociatívak, nem asszociatívak vagy szétvetettek. Az asszociatív méretek igazodnak a mért geometriai objektumok változásaihoz.
A méretasszociativitás a geometriai objektumok és a távolságukat vagy szögüket megadó méretek közötti viszonyt definiálja. Három fajta asszociativitás létezik a geometriai objektumok és a méretek között.
- Asszociatív méretek . Automatikusan igazodnak a csatolt objektumok helyéhez, irányához, és méretértékeihez. Egy elrendezés méretei hozzárendelhetők a modelltér objektumaihoz. Ezek akkor jönnek létre, ha a DIMASSOC rendszerváltozó értéke 2.
- Nem asszociatív méretezések A mért geometriával kerülnek kiválasztásra és módosításra. A nem asszociatív méretek nem változnak, amikor az általuk méretezett geometriai objektumok módosulnak. Ezek akkor jönnek létre, ha a DIMASSOC rendszerváltozó értéke 1.
- Szétvetett méretek . Különálló objektumok gyűjteményét tartalmazza egyetlen méretobjektum helyett. Ezek akkor jönnek létre, ha a DIMASSOC rendszerváltozó értéke 0.
Annak meghatározásához, hogy egy méret asszociatív vagy nem asszociatív, válassza ki a méretet, és tegye a következők egyikét:
- A Tulajdonságok paletta (Windows-változat) vagy a Tulajdonságellenőrző (a Mac-változatban) használatával megjelenítheti a méret tulajdonságait.
- Használja a LISTA parancsot a méret tulajdonságainak megjelenítéséhez.
- A Windows-változatban az asszociatív és nem asszociatív méretek kiválasztásának szűréséhez a Gyors kijelölés összetevőt is használhatja.
Egy méret részben asszociatív, ha csak az egyik vége van hozzárendelve egy geometriai objektumhoz. A MÉRETÚJRACSATOL paranccsal újracsatolhatja a nem asszociatív méreteket.
Feliratozásfigyelő
A méret és az objektum közötti asszociativitás több okból is elveszhet. Például:
- Az asszociativitást nem tartja meg a program a méret és egy blokkreferencia között, ha a blokk újradefiniálásra kerül oly módon, hogy a méret éle mozgatásokkal van társítva.
- Nem marad meg az asszociativitás a méret és a modelldokumentációs rajznézet között, ha egy frissítési vagy szerkesztési esemény eltávolítja a méretezett élt.
A feliratozásfigyelő segítségével nyomon követheti a mutatók asszociativitását. Bekapcsolt állapotban a feliratozásfigyelő egy figyelmeztető jellel jelöli meg az asszociativitást elvesztő méreteket.

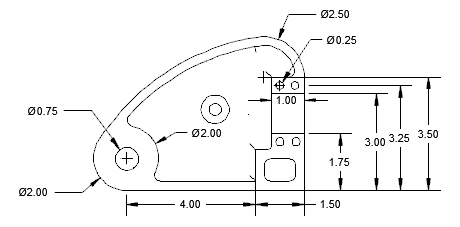

Frissítési esemény előtt

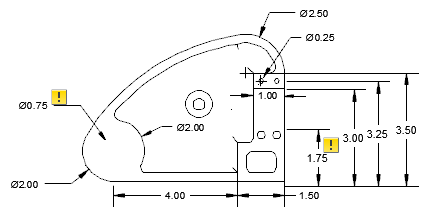

Frissítési esemény után
A figyelmeztető jelre kattintva megjelenik egy menü, amely a megfelelő leválasztott feliratozásra érvényes opciókat tartalmaz. Az asszociativitását vesztett méretek menüjéből elérhető a MÉRETÚJRACSATOL és a RADÍR parancs.
Speciális helyzetek és megkötések
Előfordulhat, hogy szükség lesz a MÉRETREGEN parancs használatára és az asszociatív méretek frissítésére, ha eltolási vagy zoomolási műveletet hajtott végre, illetve ha korábbi programverzióban módosított rajzot, vagy módosított külső referenciákat tartalmazó rajzot nyitott meg.
Az asszociatív méretek támogatják a legtöbb olyan objektumtípust, amelyek valószínűsíthetően méretezhetők. Nem támogatják például az alábbi objektumokat:
- Sraffozások
- Képek
- Alávetítések
- Többvonalas objektumok
- 2D szilárdtestek
- Nem nulla 3D vastagsági tulajdonsággal rendelkező objektumok
A modell rajznézetekhez társított méretek elveszthetik asszociativitásukat, ha a rajzot az AutoCAD valamelyik, 2012-esnél korábbi kiadásában megnyitják és újra mentik.
